波纹电阻器

波纹电阻器

型号:AC-RXHG

AC-RXHG波纹制动(刹车)电阻器系列在圆柱形的瓷管上固定两个引出的端子,陶瓷管表面上均匀的缠绕了扁带波浪状合金电阻丝,在其表面涂覆一层具有阻燃、无刺激性异味和白色烟气挥发、散热透气性好、抗老化、耐高温特性的环保绝缘涂层,并配有安装支架,具有功率大,耐过载能力强,安装方便等特点。陶瓷管作为电阻丝骨架的同时,又具有散热器的功效,用于模拟负荷实验、设备放电、电动控制、自动控制、变频器能耗制动等。本品还可按照客户的要求定制;同时也可以做成被漆波纹无感电阻器和可调电阻器(支架式)、功率段30W-10KW。

产品介绍

产品识别码:
例如:AC-RXHG2500W40RJ
(公司代码:AC为公司简称,RXHG为产品类别,2500W为产品功率,40R为产品阻值,J为阻值误差。)

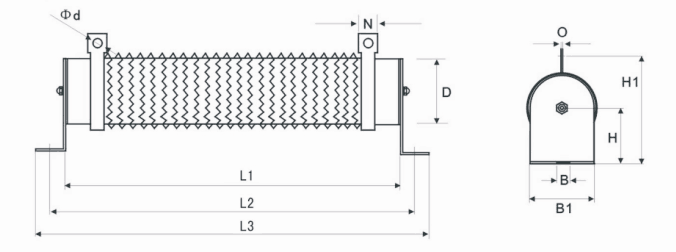

产品外观图:

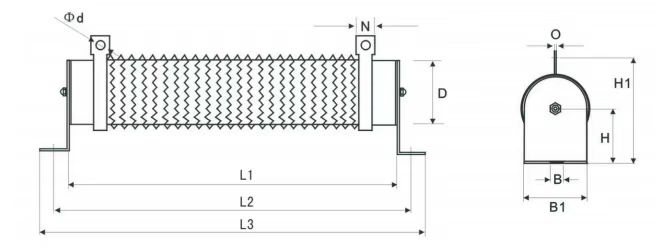

产品尺寸表:
备注:下表中为常规尺寸,另有多种尺寸可来电咨询,也可按客户需求定制非标尺寸;阻值范围:0.5Ω~30KΩ任选。

产品型号L1(±2)mmL2(±5)mmL3(±3)mmD(±2)mmB(mm)B1(mm)H(mm)H1(±3)mmN(mm)Φd(mm)O(mm)
AC-RXHG 50W9111313128526286262.21.2
AC-RXHG 80W14016218028526286283.21.2
AC-RXHG 100W17019221028526286283.21.2
AC-RXHG 150W21523725528526286283.21.2
AC-RXHG 200W26728930728526288283.22.1
AC-RXHG 300W267289311406.5404082124.52.1
AC-RXHG 400W300325345406.5404082124.52.1
AC-RXHG 500W300325345506.5504592124.52.1
AC-RXHG 600W300325350556.55550101124.52.1
AC-RXHG 800W300325350556.55550101124.52.1
AC-RXHG1000W300325350608.55860119156.52.1
AC-RXHG1200W415440465608.55860119156.52.1
AC-RXHG1500W415440465608.55860119156.52.1
AC-RXHG2000W510535560608.55860119156.52.1
AC-RXHG2500W600625650608.55860119156.52.1
AC-RXHG3000W600632655708.56870130156.52.1
AC-RXHG4000W600632655808.57880132156.52.1
AC-RXHG5000W6006326621001098100150156.52.1
AC-RXHG6000W  6006326621001098100150156.52.1
AC-RXHG10KW60063966813010128130203206.52.1
                                                                       电阻阻值误差:K=±10%,J=±5%

产品应用:

做为制动电阻保护变频器、伺服等不受电机再生电能的危害。在发电机,逆变系统等电力电子设备中,作为假性负载,以测试设备的各项性能指标。
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻、放电电阻、充电电阻、再生电阻、回生电阻等,在变频器、伺服、电源等设备的电路中作为限流原件或分压原件来调节和稳定电流、电压。

技术规格:

阻值及阻值允许偏差:1Ω≤R ±5%(J),1Ω>R ±10%(K)
额定负荷:表面最高温度:50~200W≤275℃,>200W≤350℃
短时过负荷:无可见损伤,ΔR≤±(5%R+0.05Ω)10倍 5s
绝缘电阻: R≥100MΩ1min DC 1000V
耐电压: 无可见损伤,无飞弧击穿 ΔR≤±(0.1%R+0.05) AC 3000V 5S
电阻温度特性: ±260PPM/℃ (小于5Ω以不作检测)
端子强度:无松动或机械损伤 45N 30S
电阻体强度:无可见损伤 200N 30S
耐振性: 无可见损伤, ΔR≤±(0.1%R+0.05Ω)f:5-200Hz a=1g X.Y.Z各2h
耐热性: 除端子外无明显变色和损伤,标志清晰350℃ 2hours
热冲击: 无可见机械损伤 额定负载30分钟后-55℃温度下15min
耐湿性: 无可见损伤,标志清晰,ΔR≤±(5%R+0.05Ω),
绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(额定负载):外观无可见损伤,标志清晰,ΔR≤±(5%R±0.05Ω)100%负荷。
执行标准:GB/T5729-2003。

电气、机械特性:

表面温升:

降额曲线:
