制动单元

制动单元

型号:AC-CDBR、CDBR

CDBR系列制动单元的作用是针对马达在减速过程中产生的再生能量,以耗能的形式消耗在制动电阻上,从而发挥变频器的制动性能以及缩短变频器的制动时间;保持变频器直流母线电压在某一安全范围以下,母线电压达到制动单元的斩波电压时,IGBT导通,通过制动电阻消耗电机所产生的再生电能,母线电压降到制动单元的斩波电压时,IGBT关断,可弥补普通变频器的制动速度慢、制动转矩小的不足;具有过流、过热、IGBT击穿报警输出功能,安全性能高,可无间缝隙并联安装使用,适配国内外各品牌变频器。

产品介绍

产品识别码:

例如:AC-CDBR4045B、CDBR-4045B
(公司代码:AC为公司简称,CDBR为产品类别,4为电压等级三相400V,045B为对应变频器产品功率型号。)

产品外观图:

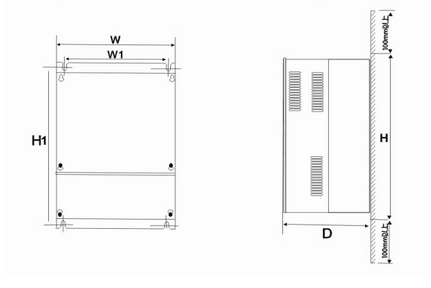

产品尺寸表:

产品型号额定电流
(A)
峰值电流
(A)
变频器电压
(V)
变频器功率
(KW)
 尺寸/Size(unit:mm)
WDHW1H1
AC-CDBR4030B(老款)13A50A400V11KW-30KW10015324070228
AC-CDBR4045B(老18A75A400V37KW-45KW10015324070228
AC-CDBR4110B(老45A300A400V75KW-110KW187163320120304
CDBR-4030B13A50A400V11KW-30KW130130180120170
CDBR-4045B18A75A400V37KW-45KW130130180120170
CDBR-4055B20A100A400V55KW130130180120170
CDBR-4075B33A150A400V75KW130155280120270
CDBR-4090B40A200A400V90KW153175280120270
CDBR-4110B45A300A400V110KW187163320120304
CDBR-4160B60A400A400V132KW-160KW250190370210355
CDBR-4220B80A600A400V185KW-220KW250190370210355
CDBR-4350B120A900A400V250KW-315KW250190370210355
CDBR-6045B25A75A690V18.5KW-45KW130130180120170
CDBR-6300B110A450A690V160KW-220KW250190370210355
CDBR-11220B80A600A1140V220KW250190370210355
本产品可多台并联使用,160KW以上可积木式并联使用。
以上为常规轻载场合的变频器配置制动单元,重载场合配置请尽量放大一档,或者请来电咨询我司;AC-CDBR4030B、AC-CDBR4045B为钣金外壳,CDBR-4030B、CDBR-4045B、CDBR-4055B、CDBR-4075B为塑料外壳,可以满足客户不同的安装尺寸要求,请自行选择。

220V级制动单元斩波动作电压常规默认为DC380V一档,也可以定制为五档可调:DC370V、DC375V、DC380V、DC400V、DC415V。
380V级制动单元斩波动作电压为五档可调:DC630V、DC660V、DC690V、DC730V、DC760V。
660V级制动单元斩波动作电压为五档可调:DC1050V、DC1070V、DC1100V、DC1150V、DC1180V。
1140V级制动单元斩波动作电压为五档可调:DC1750V、DC1800V、DC1850V、DC1900V、DC1950V。

产品应用:

  主要用在变频器拖动系统需要急剧减速、刹车、定位等场合。变频器在减速时,由于拖动系统的惯性较大,此时电动机处于发电状态,机械能快速回馈到直流母线上,使直流母线电压迅速上升,从而危及变频器的安全,因此必须将该回馈能量迅速消耗掉,保持直流母线电压在某一安全范围以下,否则变频器将会过压保护或故障。一般惯性较大,或需急剧减速,刹车的场合可使用该制动单元。例如:离心机、电梯、起重机、拉丝机、港口机械、煤矿绞车、数控机床等均可使用。

技术规格:

规格齐全:15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW、132KW、160KW、220KW、280KW、315KW,允许并联使用,没有容量限制。
电压范围广,适合各种电压等级的变频器,动作及停止电压在DC250V~1140V之间连续可调;允许在电网变动大的场合使用。
高可靠性能设计、充足的热冗余保证、完善的电磁兼容,适合恶劣的工业环境。
独特良好的人机界面和简单的操作方式。
客户可根据机械特性的不同而设置更适宜的运行参数及启动方式,母线电压及运行状态实时显示。
完善的保护功能(具有短路、欠压、过压、过流、过热等)。
具有停电参数记忆及故障提示功能。
制动电阻为选用品,可订制电阻箱。

产品允许≥阻值:

4030B为20Ω、4045B为13.6Ω、4055B为10Ω、4110B为4Ω、4160B为3Ω、4220B为2Ω、4350B为1.8Ω、6045B为32Ω、6300B为4.5Ω。

以下为制动单元产品说明书:

ED :表示制动率在一个制动周期为120sS时,制动时间所占比率.如下图可表示为ED=t1/t2=10%.

ED=10%时的变频器制动单元、制动电阻配置表,普通机械、10层以下电梯、起重机大小车选用。
ED=10%,起始斩波电压VDC=750V

ED: 表示制动率在一个制动周期为120s时,制动时间所占比率,如下图可表示为ED=t1/t2=20%.

ED=20%的配置表适用中等机械设备、20层以下电梯选用
ED=20%,起始斩波电压VDC=750V

ED: 表示制动率在一个制动周期为120s时,制动时间所占比率,如下图可表示为ED=t1/t2=40%.

ED=40%的配置表适用30层以上电梯,轻型起重机主钩选用。
ED=40%,起始斩波电压VDC=750V
