直流平波电抗器

型号：AC-DCL

AC-DCL系列直流平波电抗器产品采用矽钢片和箔式绕组结构工艺，具有直流电阻小、抗电磁力能力强、短时间过载能力强、体积小、温升低、噪音小等特点。通常安装在变频器的直流母线端，在直流电路中可以减少电流脉动；改善电容滤波造成的输入电流波形畸变，减少和防止因冲击电流造成整流桥损坏和电容过热，提高功率因素，降低直流母线交流脉冲，限制电网电压的瞬变。

产品介绍

产品识别码：

例如：AC-DCL400、AC-DCL-T400
(公司代码：AC为公司简称，DCL为产品类别，400为额定电流400A，-T代表电抗器线圈绕组材质为铜的。)

产品外观图：

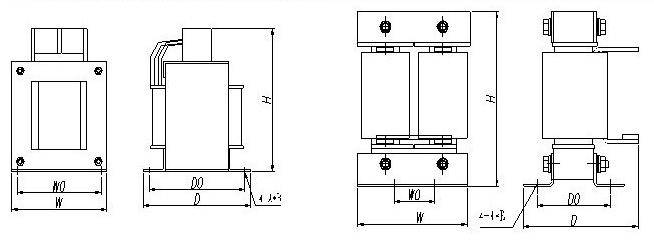

产品尺寸表(Product Size)：

备注：工作电压为DC500V-DC1000V.

产品型号	额定电流	电压降	适配变频器功率	尺寸/Siuze(unit:mm)
产品型号	额定电流	电压降	适配变频器功率	W	D	H	WO	DO
AC-DCL010	10A	4%	0.4KW-4KW	96	95	110	80	65
AC-DCL015	15A	4%	5.5KW	96	95	110	80	65
AC-DCL020	20A	4%	7.5KW	120	110	150	90	75
AC-DCL030	30A	4%	11KW	120	110	150	90	75
AC-DCL040	40A	4%	15KW	160	130	170	65	70
AC-DCL050	50A	4%	18.5KW	160	130	170	65	70
AC-DCL060	60A	4%	22KW	160	130	170	65	70
AC-DCL080	80A	4%	30KW	160	140	175	65	86
AC-DCL110	110A	4%	37KW	160	145	175	65	91
AC-DCL120	120A	4%	45KW	160	145	180	65	91
AC-DCL150	150A	4%	55KW	180	175	215	70	115
AC-DCL200	200A	4%	75KW	180	175	220	70	115
AC-DCL250	250A	4%	90KW	180	180	260	70	115
AC-DCL275	275A	4%	110KW	185	185	260	70	115
AC-DCL300	300A	4%	132KW	185	185	260	70	115
AC-DCL400	400A	4%	160KW	185	190	265	70	115
AC-DCL500	500A	4%	185KW-200KW	210	210	295	90	125
AC-DCL600	600A	4%	220KW-250KW	210	210	295	90	135
AC-DCL800	800A	4%	280KW-315KW	215	215	300	90	145
AC-DCL1000	1000A	4%	400KW	250	225	360	130	150

产品线圈绕组材质：10A-1000A默认为铝的(若需求为全铜的请注明),1100A-6000A为全铜的.
