高压启动电抗器

高压启动电抗器

型号:AC-QKSC

AC-QKSC系列高压启动电抗器里面通过的交流电流,跟电机串联在一起使用。交流异步电动机在额定电压下启动时,初始启动电流是很大的,往往超过额定电流的很多倍(一般是5-7倍),为了减少启动电流对电网造成的影响,通常采用降低电压的方法来启动交流异步电动机,常用的降压方法是采用电抗器或者自耦变压器。交流电动机的启动过程很短(一般是数秒钟至两分钟),启动后就将降压启动的电抗器或者自耦变压器切除。该产品是根据高压异步电动机的启动特性设计的,匹配电动机的功率220KW-14000KW。

产品介绍

产品外观图:

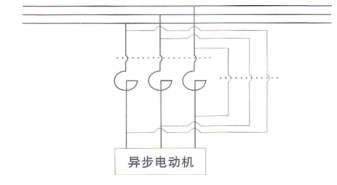

产品接线方式:

产品识别码:

例如:AC-QKSC-220KW-10KV
(公司代码:AC为公司简称,Q为启动,K为电抗器,S为三相、D为单相,C为环氧浇灌,电机功率为220KW,额定电压为三相10KV。)

性能指标及技术参数:

1、可用于AC6KV-AC10KV系统。
2、额定绝缘水平5KV/min。
3、抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)。
4、绝缘耐温等级:F级(155℃)以上,H级(180℃)以上。
5、电抗器噪声≤65dB,过载能力≤1.35倍以内连续工作。
6、绝缘电阻:1000VDC绝缘阻值≥100MΩ。
7、适用额定功率:220KW-14000KW。
8、启动时间:2min。
9、产品执行标准:GB1094,GB10229,GB/T3859.3,JB5346。

使用环境:

1、海拔高度不超过2000米;
2、运行环境温度-25度至+45度,相对湿度不超过90%;
3、安装在户内,防止剧烈震动,周围无有害气体或者粉尘的场合,无易燃易爆物品;
4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
5、当启动时间满2分钟(一次或者数次之和),应该冷却6小时以上才可以再次启动。
6、电抗器工作时,注意安全距离、严禁触摸,防止高温烫伤或电击。

下表中数据仅选择最常规的配置: 电抗器电压:三相10KV、6KV,具体选型可来电咨询.

   产品型号 电 压启动功率WDHEF
AC-QKSC-220KW-1010KV220KW

760

400835400320
AC-QKSC-250KW-1010KV250KW760400835400320
AC-QKSC-280KW-1010KV280KW760400835400320
AC-QKSC-315KW-1010KV315KW780400840400320
AC-QKSC-355KW-1010KV355KW780400850400320
AC-QKSC-400KW-1010KV400KW780400850400320
AC-QKSC-450KW-1010KV450KW820450 875450350
AC-QKSC-500KW-1010KV500KW820450885450350
AC-QKSC-560KW-1010KV560KW820450890450350
AC-QKSC-630KW-1010KV630KW865450920450350
AC-QKSC-710KW-1010KV710KW865450920450350
AC-QKSC-800KW-1010KV800KW865450920450350
AC-QKSC-900KW-1010KV900KW865450920450350
AC-QKSC-1000KW-1010KV1000KW865450920450350
AC-QKSC-1120KW-1010KV1120KW 895 450  965450350
AC-QKSC-1250KW-1010KV1250KW895 450  980450 350
AC-QKSC-1400KW-1010KV1400KW900480 990450350
AC-QKSC-1600KW-1010KV1600KW940450 1020500 350
AC-QKSC-1800KW-1010KV 1800KW 950 450 1020500 350
AC-QKSC-2000KW-1010KV 2000KW 960  500  1030500 350

   产品型号 电 压启动功率WDHEF
AC-QKSC-220KW-66KV220KW

760

400835400320
AC-QKSC-250KW-66KV250KW760400835400320
AC-QKSC-280KW-66KV280KW760400835400320
AC-QKSC-315KW-66KV315KW780400840400320
AC-QKSC-355KW-66KV355KW780400850400320
AC-QKSC-400KW-66KV400KW780400850400320
AC-QKSC-450KW-66KV450KW820450 875450350
AC-QKSC-500KW-66KV500KW820450885450350
AC-QKSC-560KW-66KV560KW820450890450350
AC-QKSC-630KW-66KV630KW865450920450350
AC-QKSC-710KW-66KV710KW865450920450350
AC-QKSC-800KW-66KV800KW865450920450350
AC-QKSC-900KW-66KV900KW865450920450350
AC-QKSC-1000KW-66KV1000KW865450920450350
AC-QKSC-1120KW-66KV1120KW 895 450  965450350
AC-QKSC-1250KW-66KV1250KW895 450  980450 350
AC-QKSC-1400KW-66KV1400KW900480 990450350
AC-QKSC-1600KW-66KV1600KW940450 1020500 350
AC-QKSC-1800KW-66KV 1800KW 950 450 1020500 350
AC-QKSC-2000KW-66KV 2000KW 960  500  1030500 350
