铝壳电阻器

铝壳电阻器

型号:AC-RXLG

AC-RXLG系列铝壳(制动/刹车/再生/回生/放电/充电/限流)电阻器耐气候性、耐振动、安全性、优于传统瓷骨架电阻器,是用一种耐高温的有机硅树脂和硅粉作基本材料封装的功率型绕线电阻,两端加铝板封装、抗震防爆、防护等级可达IP54,易紧密安装,易附加散热器。广泛应用于电源、变频器、伺服系统等高要求的电器回路中,并且适用于恶劣的工控环境,是电力、电子理想的配套产品。本品还可按照客户的要求定制;同时也可以做成铝壳无感电阻器、高精度等、功率段10W-6000W,立式安装、卧式安装均可自行选择。

产品介绍

产品识别码:
例如:AC-RXLG2000W75RJ
(公司代码:AC为公司简称,RXLG为产品类别,2000W为产品功率,75R为产品阻值,J为阻值误差。)
产品外观图:

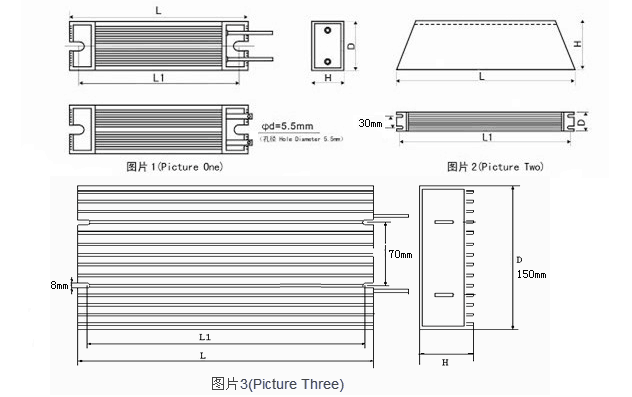

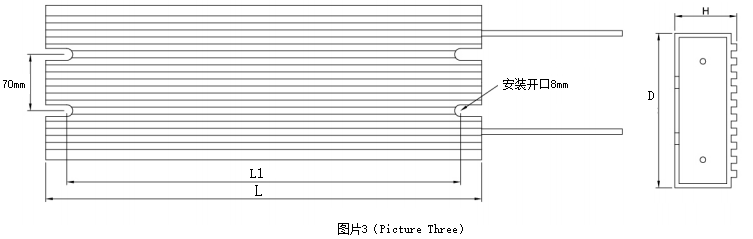

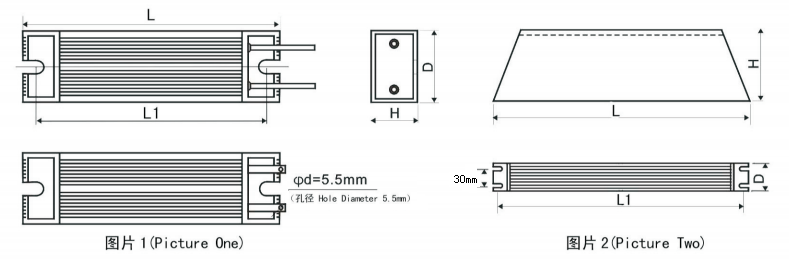

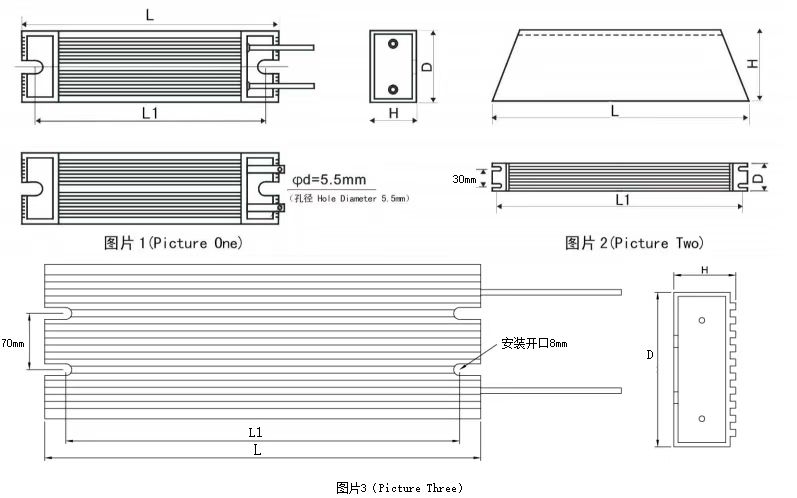

产品尺寸表:

备注:下表为常规默认尺寸,我司铝壳电阻另有多种非标尺寸可供选择,可来电详谈;阻值范围:0.1Ω-30KΩ任选。为保证产品使用安全,我司铝壳电阻接线方式常规默认做法均为引线式的、引线长度也可以按客户要求定制;若客户需要接线方式必须为插片式(端子式)的,请在定货时注明。

图 号 规格型号尺寸/Size(unit:mm)配  线
( mm² )
引线长度
( mm )
端  子
( 插片)
L(长±5) L1 ±5D(宽±2)H(高±2)
图片1AC-RXLG40W806840201.5200--
AC-RXLG60W11510040201.5300--
AC-RXLG80W14012540201.5300--
AC-RXLG100W16515040201.5300--
AC-RXLG120W19017340201.5300--
AC-RXLG150W21520040201.5300--
AC-RXLG200W16515060301.5300--
AC-RXLG300W21520060301.5350--
AC-RXLG400W26525060301.5350--
AC-RXLG500W33532060301.5350--
AC-RXLG600W33532561591.5350M6
AC-RXLG800W40038561592.5400M6
图片2AC-RXLG1000W400385501072.5400M6
AC-RXLG1200W450435501072.5500M6
AC-RXLG1500W485470501072.5500M6
AC-RXLG2000W550535501074600M6
AC-RXLG2500W550535501074700M6
 图片1AC-RXLG1000W42040761592.5400M6
 图片3AC-RXLG1200W250237150612.5500M6
AC-RXLG1500W280267150612.5 500  M6
AC-RXLG2000W310297150614 600 M6
AC-RXLG2500W350337150614 700 M6
AC-RXLG3000W400387150614 700  M6
AC-RXLG4000W380367150854 700  M6
AC-RXLG4500W410397150856700 M6
AC-RXLG5000W460447150856700 M6
AC-RXLG5500W500487150856 700 M6
AC-RXLG6000W550537150856 700 M6

                                                电阻阻值误差:K=±10%,J=±5%

备注:客户若订购以下非标尺寸时,请在订货时将规格尺寸备注清楚或告知我司业务人员,以免混淆出错.

1、  AC-RXLG100W    长170mm   宽60mm       高16mm    安装孔距:158mm*40mm
2、  AC-RXLG150W    长190mm   宽60mm       高16mm    安装孔距:178mm*40mm
3、  AC-RXLG200W    长215mm   宽60mm       高16mm    安装孔距:203mm*40mm
4、  AC-RXLG300W    长193mm   宽90mm       高24mm
5、  AC-RXLG400W    长213mm   宽90mm       高24mm
6、  AC-RXLG500W    长233mm   宽90mm       高24mm
7、  AC-RXLG500W    长230mm   宽85mm       高55mm    安装孔距:218mm*20mm
8、  AC-RXLG600W    长335mm   宽60mm       高30mm
9、  AC-RXLG600W    长240mm   宽121.5mm  高27mm
10、 AC-RXLG600W   长250mm   宽85mm       高55mm    安装孔距:238mm*20mm
11、 AC-RXLG800W   长240mm   宽121.5mm  高27mm
12、 AC-RXLG800W   长355mm   宽85mm       高55mm    安装孔距:343mm*20mm
13、 AC-RXLG1000W  长400mm  宽85mm       高55mm    安装孔距:388mm*20mm
14、 AC-RXLG1000W  长286mm  宽121.5mm  高27mm
15、 AC-RXLG1200W  长326mm  宽121.5mm  高27mm
16、 AC-RXLG1200W  长450mm  宽85mm       高55mm    安装孔距:438mm*20mm
17、 AC-RXLG1500W  长485mm  宽85mm       高55mm    安装孔距:473mm*20mm
18、 AC-RXLG2000W  长550mm  宽85mm       高55mm    安装孔距:538mm*20mm
19、 AC-RXLG2500W  长650mm  宽50mm       高107mm(立式安装) 安装孔距:638mm*30mm
20、 AC-RXLG3000W  长700mm  宽50mm       高107mm(立式安装) 安装孔距:688mm*30mm

产品应用:

做为制动电阻/刹车电阻/能耗电阻保护变频器,做为再生电阻/回生电阻保护伺服等不受电机再生电能的危害。
在发电机,逆变系统等电力电子设备中,作为假性负载,以测试设备的各项性能指标。
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻、放电电阻、充电电阻、再生电阻、回生电阻等,在变频器、伺服、电源等设备的电路中作为限流原件或分压原件来调节和稳定电流、电压。

技术规格:

阻值及阻值允许偏差:1Ω≤R ±5%(J),1Ω>R ±10%(K)
额定负荷:表面最高温度:10W~200W≤275℃,>200W≤350℃
短时过负荷:无可见损伤,ΔR≤±(5%R+0.05Ω)10倍 5s
绝缘电阻: R≥100MΩ1min DC 1000V
耐电压: 无可见损伤,无飞弧击穿 ΔR≤±(0.1%R+0.05) AC 3000V 5S
电阻温度特性:R>20Ω,±260PPM/℃ ;R≤20Ω,±400PPM/℃
端子强度: 无松动或机械损伤 45N 30S
电阻体强度: 无可见损伤 200N 30S
耐振性: 无可见损伤, ΔR≤±(0.1%R+0.05Ω)f:5-200Hz a=1g X.Y.Z各2h
耐热性: 除端子外无明显变色和损伤,标志清晰350℃ 2hours
热冲击: 无可见机械损伤 额定负载30分钟后-55℃温度下15min
耐湿性: 无可见损伤,标志清晰,ΔR≤±(5%R+0.05Ω),
绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(额定负载):外观无可见损伤,标志清晰,ΔR≤±(5%R±0.05Ω)100%负荷。
执行标准:GB/T5729-2003。
