EMI三相输入滤波器

EMI三相输入滤波器

型号:AC-CFI3C

AC-CFI3C系列输入滤波器能有效的减小变频器、伺服驱动电磁干扰,并且具有EMI噪声抑制能力、能有效抑制共模和差模干扰;通常安装在变频器、伺服驱动、电源的进线端,防止设备本身产生的电磁干扰进入电源线,同时还可防止电源线上的干扰进入设备。本系列产品可以改善EMC环境,提高系统可靠性;双向滤波(对电网和开关整流器相互之间的干扰信号均有滤波效果),防止开变频器、伺服驱动干扰周围的其它用电设备。适用波长范围150KHz-30MHz。

产品介绍

产品识别码:

例如:AC-CFI3C050
(公司代码:AC为公司简称,CFI为产品类别,3为电源相数三相;滤波级数:C为三级滤波、B为双级滤波、A为单级滤波,050为额定电流50A。)

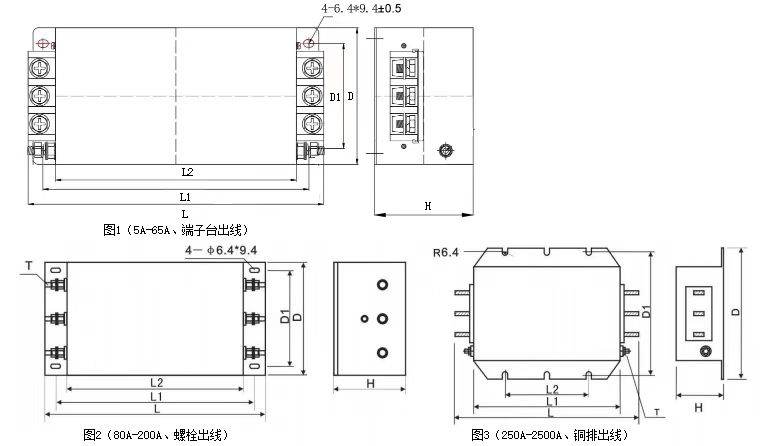

产品外观图:

产品尺寸表1(下表中为常规默认尺寸、我司另有多种尺寸供客户选择并且可按客户需求非标定制):

备注:以下配置常规工作电压为三相250V-三相480V,三相1140V等非标电压请来电咨询我司业务人员.要确保产品安全接地.接线方式:5A-65A常规为欧美标准:端子台出线,80A-200A为螺栓,250A-2000A为铜排且尺寸标注请参考P2.

产品型号额定电流额定电压适配变频器功率泄漏电流 尺寸/Size(unit:mm)端子
LDHL1L2D1
AC-CFI3C0055A400V0.75KW-1.5KW<2mA202865818416070M4
AC-CFI3C01010A400V2.2KW-4KW<2mA202865818416070M4
AC-CFI3C02020A400V5.5KW-7.5KW<2mA202865818416070M4
AC-CFI3C03636A400V11KW-15KW<2mA2611009024322080M6
AC-CFI3C05050A400V18.5KW-22KW<3mA2611009024322080M6
AC-CFI3C06565A400V30KW<3mA2611009024322080M6
AC-CFI3C08080A400V37KW<3mA38418590354320155M8
AC-CFI3C100100A400V45KW<6mA38418590354320155M8
AC-CFI3C150150A400V55KW-75KW<6mA38418590354320155M10
AC-CFI3C200200A400V90KW<6mA38418590354320155M10
AC-CFI3C250250A400V110KW*<35mA38022090280180195M10
AC-CFI3C300300A400V132KW*<35mA38022090280180195M10
AC-CFI3C400400A400V160KW*<35mA440265160350290235M12
AC-CFI3C600600A400V200KW-250KW*<35mA440265160350290235M12
AC-CFI3C900900A400V315KW-400KW*<35mA460280220356290255M12
AC-CFI3C12001200A400V450KW-500KW*<35mA536280220356290255M12
AC-CFI3C16001600A400V560KW-630KW*<41mA536280220356290255M12
AC-CFI3C20002000A400V800KW*<41mA536280220356290255M12

产品尺寸表2(下表中为常规默认尺寸、我司另有多种尺寸供客户选择并且可按客户需求非标定制):

备注:以下配置常规工作电压为三相660V-三相690V.要确保产品安全接地.接线方式:5A-65A常规为欧美标准:端子台,80A-200A为螺栓,250A-2000A为铜排且尺寸标注请参考P2.

产品型号额定电流额定电压适配变频器功率泄漏电流 尺寸/Size(unit:mm)端子
LDHL1L2D1
AC-CFI3C-6F02020A690V11KW-15KW<2mA202865818416070M4
AC-CFI3C-6F03636A690V18.5KW-22KW<2mA2611009024322080M6
AC-CFI3C-6F05050A690V30KW<3mA2611009024322080M6
AC-CFI3C-6F06565A690V37KW<3mA2611009024322080M6
AC-CFI3C-6F08080A690V45KW<3mA38418590354320155M8
AC-CFI3C-6F100100A690V55KW-75KW<6mA38418590354320155M8
AC-CFI3C-6F150150A690V90KW<6mA38418590354320155M10
AC-CFI3C-6F200200A690V110KW<6mA38418590354320155M10
AC-CFI3C-6F250250A690V132KW*<35mA38022090280180195M10
AC-CFI3C-6F300300A690V160KW-185KW*<35mA38022090280180195M10
AC-CFI3C-6F400400A690V200KW-280KW*<35mA440265160350290235M12
AC-CFI3C-6F600600A690V315KW-400KW*<35mA440265160350290235M12
AC-CFI3C-6F900900A690V450KW-560KW*<35mA460280220356290255M12
AC-CFI3C-6F10001000A690V630KW*<35mA460280220356290255M12
AC-CFI3C-6F12001200A690V750KW-800KW*<35mA536280220356290255M12
AC-CFI3C-6F15001500A690V900KW-1000KW*<41mA536280220356290255M12

产品尺寸表3(下表中为常规默认尺寸、我司另有多种尺寸供客户选择并且可按客户需求非标定制):

备注:以下配置常规工作电压为三相250V-三相480V,三相1140V等非标电压请来电咨询我司业务人员.要确保产品安全接地.接线方式:5A-200A为螺栓,250A-2000A为铜排。5A-50A外观图P1(两头开孔),65A-2000A外观图P2(两边开孔)。

产品型号额定电流额定电压适配变频器功率泄漏电流 尺寸/Size(unit:mm)端子
LDHL1L2D1
AC-NFI3C0055A400V0.75KW-1.5KW<2mA220865818416060M4
AC-NFI3C01010A400V2.2KW-4KW<2mA220865818416060M6
AC-NFI3C02020A400V5.5KW-7.5KW<2mA2801009024322070M6
AC-NFI3C03636A400V11KW-15KW<2mA2801009024322070M6
AC-NFI3C05050A400V18.5KW-22KW<3mA2801009024322070M6
AC-NFI3C06565A400V30KW<3mA30019090240180175M8
AC-NFI3C08080A400V37KW<3mA38020090320260185M10
AC-NFI3C100100A400V45KW<6mA38020090320260185M10
AC-NFI3C150150A400V55KW-75KW<6mA38020090320260185M10
AC-NFI3C200200A400V90KW<6mA38519090325240175M10
AC-NFI3C250250A400V110KW*<35mA38022090280180196M8
AC-NFI3C300300A400V132KW*<35mA38022090280180196M8
AC-NFI3C400400A400V160KW*<35mA440260128320165245M10
AC-NFI3C600600A400V200KW-250KW*<35mA440260128320165245M10
AC-NFI3C900900A400V315KW-400KW*<35mA540290150400245270M12
AC-NFI3C12001200A400V450KW-500KW*<35mA540290150400245270M12

电路原理图:

                            AC-CFI3C200及以下                               AC-CFI3C250及以上

产品应用:

1、对电磁环境要求较高的场合,三相调速电机驱动、伺服驱动器、变频器及逆变器。
2、使用多台变频器、伺服驱动的场合;能量转换装置,如机器及自动化设备;空调设备、电梯、电力供应、UPS、注塑机。
3、整流过程中产生的谐波进入电网,进而干扰同一变压器上的其它用电设备;风能,太阳能等新能源逆变系统。
4、变频器、伺服驱动被电网中的谐波所干扰,出现无故障停机、过压、过流、过载、欠压、噪音等。
5、变频器、伺服驱动的模块损坏比较频繁。
6、能够产生较强干扰的设备和对外界干扰敏感的的设备都要使用EMI电源滤波器:含有脉冲电路(微处理器)的设备、使用开关电源设备、使用可控硅设备、变频调速设备、含有马达的设备等。

技术规格:

1、变频器工作频率:50/60Hz
2、防护等级:IP00-IP20
3、工作电压:AC200V-AC250V、AC250V-AC480V、AC660V、AC690V、AC1140V
4、额定电流:3A-2000A
5、泄漏电流(440VAC/50Hz):≤36A      ﹤2mA
                           ≤80A       ﹤3mA
                           ≤200A     ﹤6mA
                           ≤1200A   ﹤35mA
6、最大工作高度:1000m,额定值不会降低、在1000~3000之间,每升高100m、额定电流降低1%。
7、绝缘电阻(线至地300A以下):≥1500MΩ
8、试验电压(1分钟):400V系列:线至线1500VDC、线至地2250VDC
                      690V系列:线至线3000VDC、线至地3500VDC
9、抗冲击性:15gn持续11ms。
10、执行标准:IEC/EN60939、UL1283。
