EMI三相四线滤波器

EMI三相四线滤波器

型号:AC-CFN411C

1、较低的泄漏电流,对差模干扰和共模干扰具有抑制特性,适用于开关电源,UPS,以及工业自动化控制。 2、高插入损耗,可用来防止瞬间脉冲干扰和连续或间断的其它传导干扰。 3、产品性能可靠,广泛用于各种工业场合。 4、广泛适用于电力工业、电信等系统的电磁环境优化、变频器等逆变设备的电磁干扰控制和谐波污染。 5、体积可以根据客户的不同需求定制,安装方便。

产品介绍

产品识别码:

例如:AC-CFN411C050
(公司代码:AC为安采简称,CFN为产品类别,411为电压等级三相400VAC,C为滤波级数三级滤波,050为额定电流50A。)

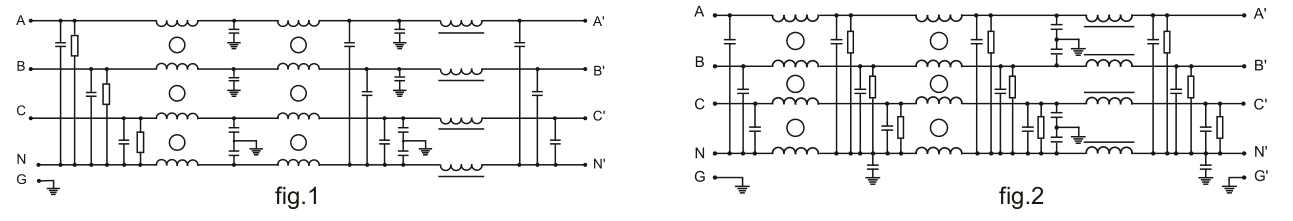

电气原理图:

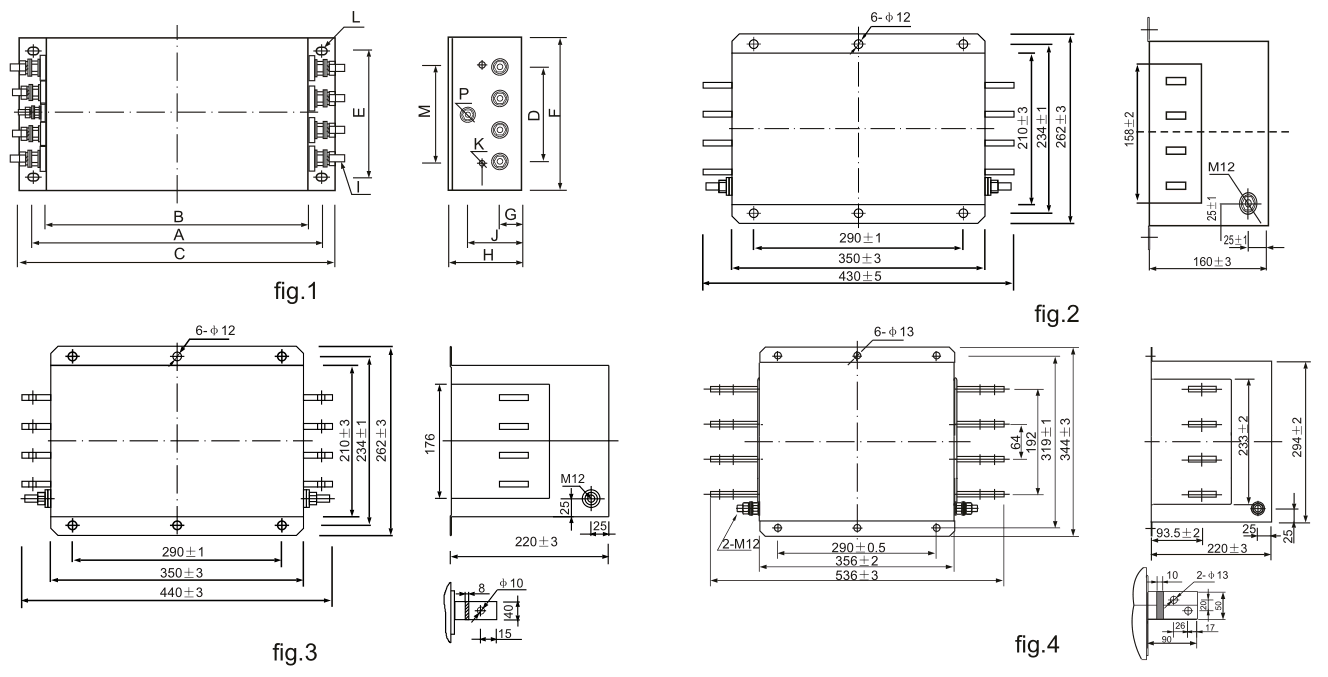

产品外观图:

产品尺寸表:以下产品工作电压为三相480VAC/250VAC,工作频率:50/60HZ,产品尺寸也可以非标定制.

产品型号额定电流额定电压产品外观图电路图 尺寸/Size(unit:mm)端子
CFHAEL
AC-CFN411C0055A400Vfig.1fig.12028658184604-Φ6.4*9.4M4
AC-CFN411C01010A400Vfig.1fig.12028658184604-Φ6.4*9.4M4
AC-CFN411C02020A400Vfig.1fig.126110090243444-Φ6.4*9.4M4
AC-CFN411C03030A400Vfig.1fig.126112590243964-Φ6.4*9.4M6
AC-CFN411C05050A400Vfig.1fig.126112590243964-Φ6.4*9.4M6
AC-CFN411C06565A400Vfig.1fig.126112590243964-Φ6.4*9.4M6
AC-CFN411C08080A400Vfig.1fig.1384185903541554-Φ6.4*9.4M8
AC-CFN411C100100A400Vfig.1fig.1384185903541554-Φ6.4*9.4M8
AC-CFN411C150150A400Vfig.1fig.1384185903541554-Φ6.4*9.4M10
AC-CFN411C200200A400Vfig.1fig.1384185903541554-Φ6.4*9.4M10
AC-CFN411C250250A400Vfig.2fig.14302621602902346-Φ12M12
AC-CFN411C300300A400Vfig.2fig.24302621602902346-Φ12M12
AC-CFN411C400400A400Vfig.2fig.24302621602902346-Φ12M12
AC-CFN411C600600A400Vfig.2fig.24302621602902346-Φ12M12
AC-CFN411C700700A400Vfig.2fig.24302621602902346-Φ12M12
AC-CFN411C800800A400Vfig.3fig.24402622202902346-Φ12M12
AC-CFN411C10001000A400Vfig.4fig.25363442202903196-Φ12M12
AC-CFN411C12001200A400Vfig.4fig.25363442202903196-Φ12M12
备注:要确保产品安全接地,5A-200A为螺栓接线方式(加上两头螺杆的长度,5A总长约为220mm、10A-65A总长约为280mm),250A-2000A为铜排接线方式。

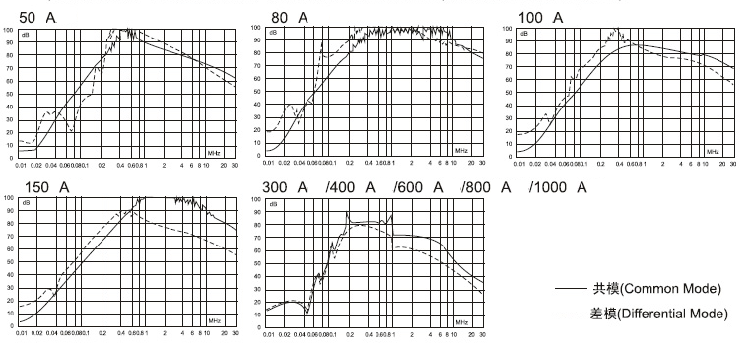

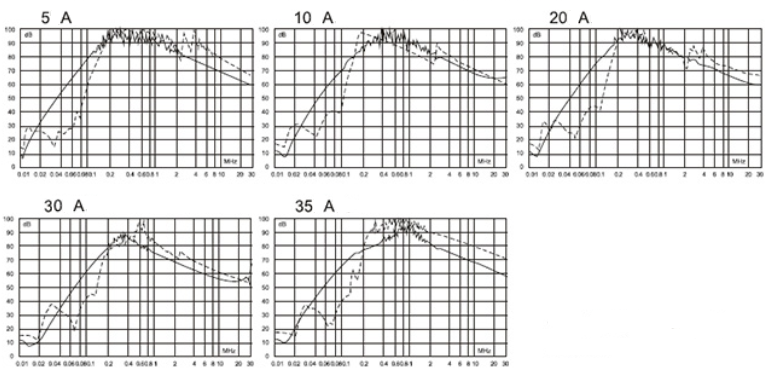

典型插入损耗(在50Ω系统下测试,IEC/CISPR N0.17)

产品应用:

该类产品具有很好的干扰抑制能力,可用于电力工业、数据处理系统、电信系统、变频器、PLC及电源净化等需要强干扰抑制器设备中;能够产生较强干扰、谐波污染的设备和对外界干扰敏感的设备都要使用EMI电源滤波器:含有脉冲电路(微处理器)的设备、使用开关电源设备、使用可控硅设备、变频调速设备、含有马达的设备等。

技术规格:

1、工作频率:50/60Hz
2、防护等级:IP00-IP20
3、工作电压:AC200V-AC250V、AC250V-AC480V、AC660V、AC690V、AC1140V
4、额定电流:3A—2000A
5、泄漏电流(440VAC/50Hz):≤250A ﹤4.8mA
6、工作高度:<1000m,额定值不会降低、在1000~3000之间,每升高100m、额定电流降低1%。
7、绝缘电阻(线至地300A以下):≥1500MΩ
8、试验电压(1分钟):线至线1500VDC、线至地1500VAC/2500VDC
9、抗冲击性:15gn持续11ms。
10、设计参照标准: GB9254 MIL-STD
