EMI单相电源滤波器

EMI单相电源滤波器

型号:AC-CFI1C

1、适用于开关电源不间断电源以及工业自动化控制。 2、低泄露电流,高插入损耗,可用来防止瞬间脉冲干扰和连续或间断的其它干扰。 3、产品性能可靠,广泛用于各种工业场合。 4、广泛用于印刷电路板上的电磁干扰控制。 5、体积小,安装方便。 6、可以根据客户要求定制。

产品介绍

产品识别码:

例如:AC-CFI1C010
(公司代码:AC为公司简称,CFI为产品类别,1为电源相数单相,C为滤波级数三级滤波,010为额定电流10A。)

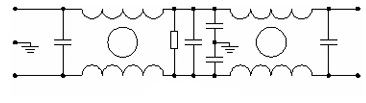

电路原理图:

产品尺寸表:

产品型号额定电流额定电压产品外观图泄露电流 尺寸/Size(unit:mm)端子
孔距长孔距宽安装孔
AC-CFI1C0055A125/250Vfig.10.5Max100513675--2-Φ4.5M4
AC-CFI1C0066A125/250Vfig.10.5Max100513675--2-Φ4.5M4
AC-CFI1C01010A125/250Vfig.10.5Max100513675--2-Φ4.5M4
AC-CFI1C02020A125/250Vfig.10.5Max100513675--2-Φ4.5M4
AC-CFI1C03030A125/250Vfig.20.8Max1591073951954-Φ6.5M4
AC-CFI1C05050A125/250Vfig.20.8Max1591073951954-Φ6.5M6
AC-CFI1C08080A125/250Vfig.31.53Max2208658184604-Φ6.4*9.4M8
AC-CFI1C100100A125/250Vfig.41.53Max28010090243704-Φ6.4*9.4M8
AC-CFI1C150150A125/250Vfig.41.53Max28010090243704-Φ6.4*9.4M10
AC-CFI1C200200A125/250Vfig.41.53Max28010090243704-Φ6.4*9.4M10
备注:我公司单相滤波器(1A-1000A)有多种尺寸,可以来电详细咨询!

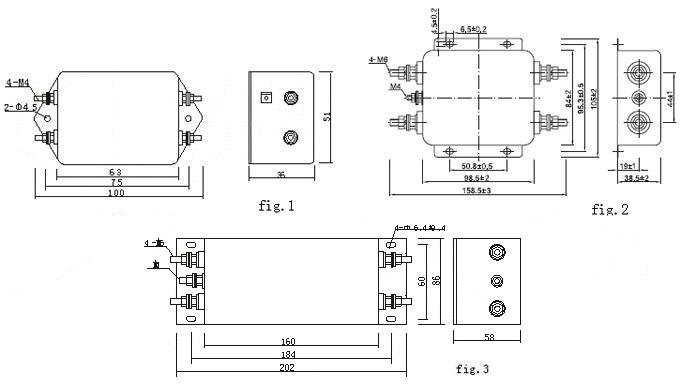

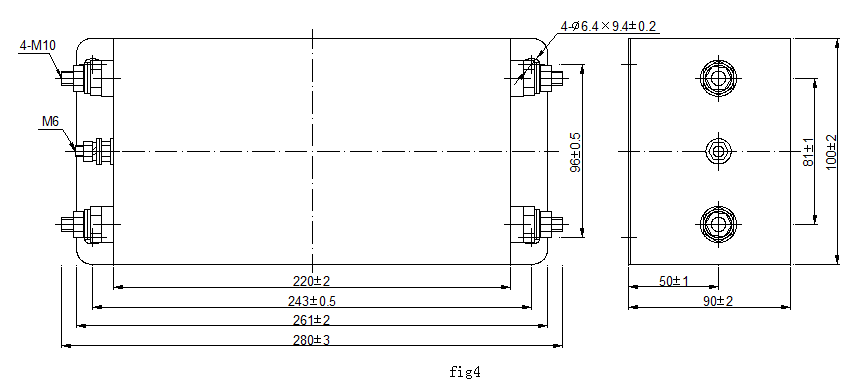

产品外观图:

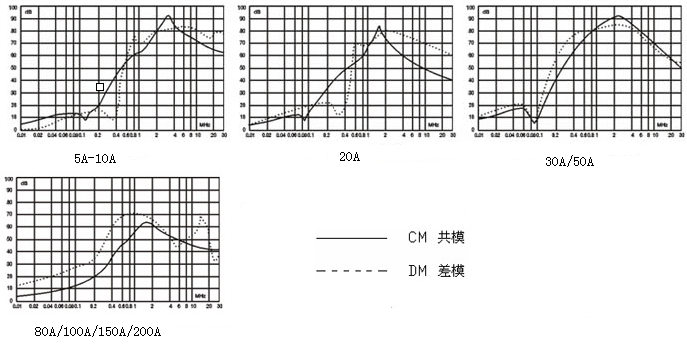

典型插入损耗:

产品应用:

该类产品具有良好的干扰抑制能力,可用于数据处理系统、电信系统、变频器、PLC及电源净化等需要强干扰抑制器设备中。

技术规格:

1、工作频率:50/60Hz
2、防护等级:IP00-IP20
3、工作电压:AC110V-AC250V
4、额定电流:3A-1000A
5、泄漏电流(250VAC/50Hz):≤60A   ﹤1.0mA
                            ≤200A  ﹤1.53mA
6、绝缘电阻(线至地300A以下):≥1500MΩ
7、试验电压(1分钟):线至线1500VDC
                      线至地1500VAC/2500VDC
8、执行标准:GB/715287/8。
9、单相滤波器不可以放在变频器和电机之间使用,本产品工作时严禁触摸!
