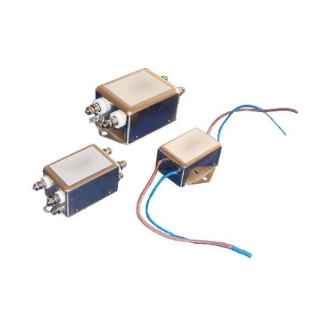

EMI直流电源滤波器
型号：AC-DCF1、该类产品具有不错的干扰抑制能力，用于使用直流电源的各类敏感电子设备和电子测量仪器（通讯设备，直放站，基站，开关电源）的直流侧；程控交换机直流电源输入端，开关电源直流电源输入端。 2、高插入损耗，可用来防止瞬间脉冲干扰和连续或间断的其它干扰。 3、产品性能可靠，用于各种工业场合。 4、另有多种尺寸可供选择；常规通用，安装方便。
产品介绍
产品识别码：
例如：AC-DCF020
(公司代码：AC为公司简称，DCF为产品类别，020为额定电流20A。)
产品尺寸表：
| 产品型号 | 额定电流 | 额定电压 | 产品外观图 | 泄露电流 | 尺寸/Size(unit:mm) | 端子 | |||||
| 长 | 宽 | 高 | 孔距长 | 孔距宽 | 安装孔 | ||||||
| AC-DCF001 | 1A | DC24V | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF005 | 5A | DC24V | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF006 | 6A | DC24V | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF010 | 10A | DC24V | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF020 | 20A | DC24V | fig.1 | 0.5Max | 100 | 51 | 36 | 75 | -- | 2-Φ4.5 | M4 |
| AC-DCF030 | 30A | DC24V | fig.2 | 0.8Max | 139 | 107 | 43 | 51 | 95 | 4-Φ6.5 | M4 |
| AC-DCF050 | 50A | DC24V | fig.2 | 0.8Max | 139 | 107 | 43 | 51 | 95 | 4-Φ6.5 | M6 |
| AC-DCF080 | 80A | DC24V | fig.3 | 1.53Max | 220 | 86 | 58 | 184 | 60 | 4-Φ6.4*9.4 | M8 |
| AC-DCF100 | 100A | DC24V | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M8 |
| AC-DCF150 | 150A | DC24V | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M10 |
| AC-DCF200 | 200A | DC24V | fig.4 | 1.53Max | 280 | 100 | 90 | 243 | 70 | 4-Φ6.4*9.4 | M10 |

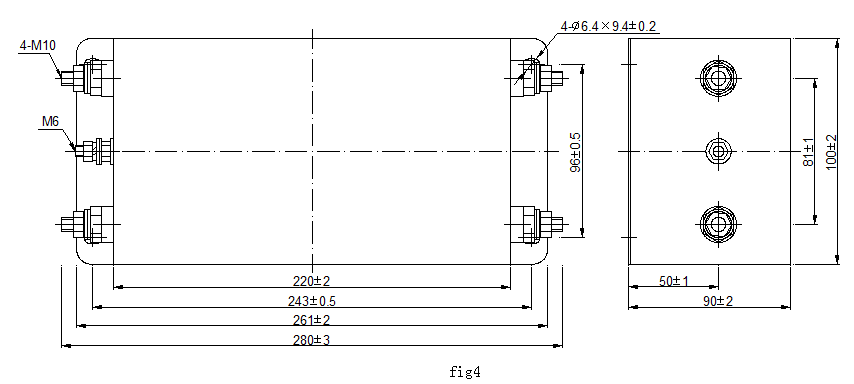

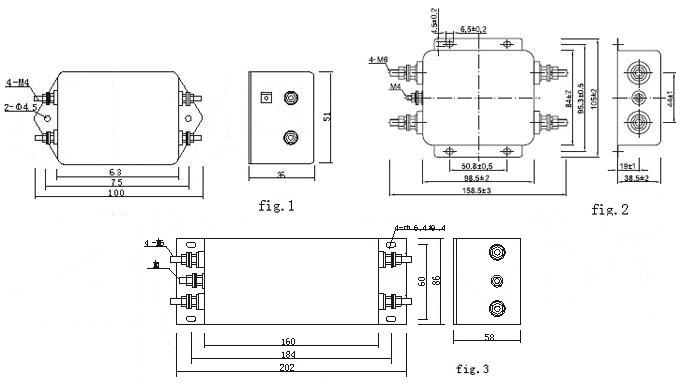

产品外观图：
