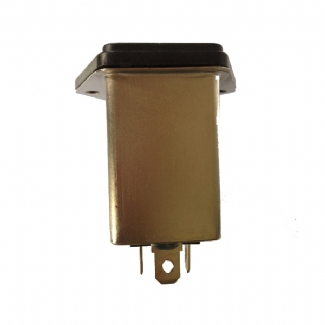

IEC插座式滤波器
型号：型号：AC-DFAC-DF系列EMI单相滤波器为IEC标准插座式一体化滤波器，具有不错的传导衰减性能、高性价比、通用、小巧、安装方便等特点；应用于小型和中型电子设备和电子测量仪器，电脑、通讯设备、液晶电视、电动玩具等领域。另有带单/双保险丝、带开关的通用型IEC插座式滤波器可供选择，可来电咨询!
产品介绍
成品识别码：
例如：AC-DF010
（公司代码：AC为公司简称，DF为产品类别，K为卡椎（卡簧）插入型，010为额定电流10A.）
产品选型表：
| 产品型号 | 额定电压 | 尺寸图 | 电路图 | 泄露电流 | 尺寸/Size(unit:mm) | |||||
| 长 | 宽 | 高 | 孔距 | 安装孔 | 接线方式 | |||||
| AC-DF001 | 125/250V | A | fig.1 | ≤0.5mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DF003 | 125/250V | A | fig.1 | ≤0.5mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DF006 | 125/250V | A | fig.1 | ≤0.5mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DF010 | 125/250V | A | fig.1 | ≤0.5mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DFY001 | 125/250V | A | fig.2 | ≤0.01mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DFY003 | 125/250V | A | fig.2 | ≤0.01mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DFY006 | 125/250V | A | fig.2 | ≤0.01mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DFY010 | 125/250V | A | fig.2 | ≤0.5mA | 52 | 22.5 | 57 | 40 | 2-Φ3.3 | 插片 |
| AC-DFK001 | 125/250V | A-K | fig.1 | ≤0.5mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFK003 | 125/250V | A-K | fig.1 | ≤0.5mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFK006 | 125/250V | A-K | fig.1 | ≤0.5mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFK010 | 125/250V | A-K | fig.1 | ≤0.5mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFKY001 | 125/250V | A-K | fig.2 | ≤0.01mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFKY003 | 125/250V | A-K | fig.2 | ≤0.01mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFKY006 | 125/250V | A-K | fig.2 | ≤0.01mA | 31 | 24 | 57 | -- | -- | 插片 |
| AC-DFKY010 | 125/250V | A-K | fig.2 | ≤0.01mA | 31 | 24 | 57 | -- | -- | 插片 |

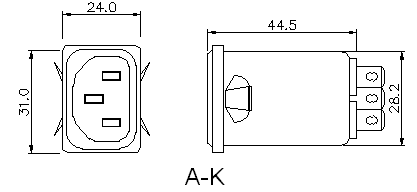

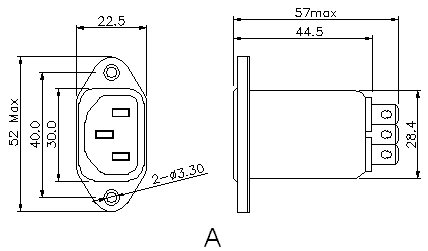

外形尺寸图：
