正弦波滤波器

正弦波滤波器

型号:AC-SWF

AC-SWF系列正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2KHz-8KHz之间仍提供正弦波输出电压;可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰,消除电机的过电压问题,改善电机的性能和寿命,减少了因电缆线长而出现的分布电容和分布电感产生共振的现象。在其它能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变≤5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。

产品介绍

产品识别码:

例如:AC-SWF040
(公司代码:AC为公司简称,SWF为产品类别,040为额定电流40A,电压等级400V。)

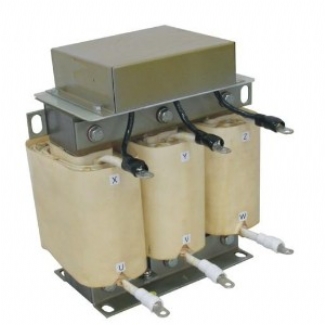

产品外观图:

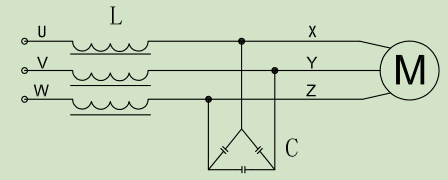

产品典型原理图:

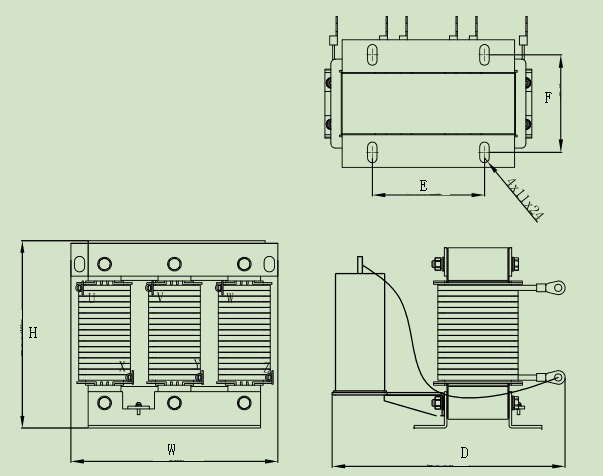

产品尺寸表:

备注:以下配置工作频率:50/60HZ、工作电压:三相380V,开关频率:2KHZ-8KHZ,绝缘等级:F/H级,有特殊要求请来电咨询.

产品型号 额定电流 电感量压 降适配变频器功率WD H   E   F
AC-SWF001515A4mH18.84V0.55KW-5.5KW24028025011090
AC-SWF002020A3mH18.84V7.5KW24028025011090
AC-SWF003030A2mH18.84V11KW260300265130115
AC-SWF004040A1.4mH17.584V15KW260300265130115
AC-SWF005050A1.2mH18.84V18.5KW330350350130115
AC-SWF006060A1mH18.84V22KW330350350130115
AC-SWF008080A0.8mH18.84V30KW 350 360390130115
AC-SWF009090A0.65mH18.6516V37KW380360390130115
AC-SWF0120120A0.52mH18.84V45KW430400420170110
AC-SWF0150150A0.45mH21.195V55KW430420420170110
AC-SWF0200200A0.35mH21.195V75KW450460420190140
AC-SWF0250250A0.3mH23.55V90KW-110KW450550430190140
AC-SWF0300300A0.24mH22.608V132KW480550460190140
AC-SWF0360360A0.2mH21.4776V160KW480550500190140
AC-SWF0450450A 0.15mH21.195V185KW 480 560500230145
AC-SWF0500500A 0.15mH18.84V200KW-220KW535640620230145
AC-SWF0600600A 0.12mH22.608V250KW-280KW535660620230145
AC-SWF0660660A 0.1mH22.7964V 315KW535680620230145
AC-SWF0750750A 0.09mH21.195V355KW750600640230145
AC-SWF0900900A0.08mH22.608V400KW-450KW 750 600700230145
AC-SWF12001200A 0.063mH23.7384V500KW750600710230145
AC-SWF15001500A 0.047mH22.137V 630KW750 620 720230145

产品特点:
采用了高性能的箔式绕组结构,铝排/铜排引出,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用高性能的F级/H级绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器绝缘强度高,能承受高Dv/dt的电压冲击;电抗器采用真空压力浸渍工艺,可听噪音小。

产品应用:
将变频器输出的PWM波转换成为正弦波。
降低电机的涡流损耗以及电机噪声。
减少输出电缆上和电机中的脉冲电流,延长电机寿命。
可在变频器与电机间使用较长的电缆联线,变频器经过变压器后不错的接电机。
减小对外的电磁辐射干扰,在一定场合可以使用非屏蔽电缆,降低了对现场布线的要求。
有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机绝缘绕组等提前损坏。

技术规格:
工作电压:AC220V、380V、660V.
工作电流:15A-1500A.
工作频率:50/60Hz.
载波频率:2KHz-8KHz.
绝缘等级:class F,H.
电 压 降:8%-12%,会牺牲一定的带载能力.
谐振频率:>10倍工作频率,≤1/3开关频率.
纹波电流:≤20%.
电容吸收无功/有功:≤5%.
电压谐波畸变失真THD≤5%.
空载电流≤8%.
使用环境:-10~+45℃,额定值不会降低。≤+55℃,
          在45℃以上,每升高1℃,额定电流降低2%.
防护等级:IP00-IP22.
过载能力:1.2倍/60S.
噪    音:≤80dB.
温    升:≤95K.
抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(拆除电容测量,工厂测试).
绝缘电阻:1000VDC绝缘阻值≥100MΩ.
海拔高度:不超过2000米.
运行环境温度-25℃~+45℃,相对湿度不超过90%.
周围无有害气体,无易燃易爆物品.
周围环境应有良好的通风条件,如装在柜内,应加装通风设备.

执行标准:
  IEC289:1987电抗器.
  GB10229-88电抗器(eqvIEC289:1987).
  JB9644-1999半导体电气传动用电抗器.
