制动电阻箱
型号：AC-RBU、BRURBU、BRU系列制动电阻箱是由管状电阻器组合而成，与制动单元配套使用，可满足对大功率的负载或制动要求，具有更高的防护等级，可以承受更高的工作电压，导电排采用不锈钢排，使结构紧凑且电气安全可靠，外观精美，安装方便。
产品介绍
产品识别码：
例如：AC-RBU10KW16RJ
(公司代码：AC为公司简称，RBU、BRU为产品类别，10KW为产品功率，16R为产品阻值，J为阻值误差。)

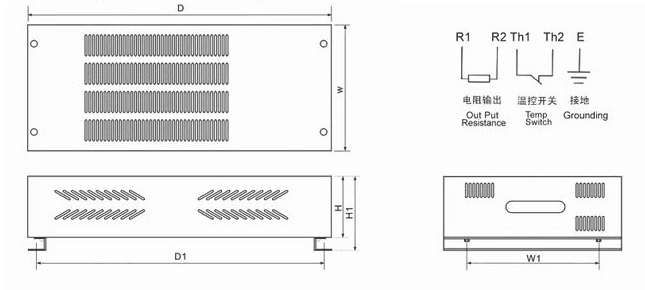

产品外观图：
产品尺寸表1：(内置波纹电阻器、温控开关，接线处内置).
| 产品规格 | 功率(KW) | 尺寸/Size(unit:mm) | 配线 (mm²) | 端子 | |||||
| 长D | 宽W | H | D1 | W1 | 高H1 | ||||
| AC-RBU | 3KW | 500 | 280 | 145 | 480 | 240 | 170 | 6 | M6 |
| AC-RBU | 4.5KW | 600 | 340 | 145 | 580 | 290 | 170 | 6 | M6 |
| AC-RBU | 6KW | 600 | 340 | 145 | 580 | 290 | 170 | 10 | M6 |
| AC-RBU | 8KW | 685 | 410 | 145 | 660 | 340 | 170 | 10 | M6 |
| AC-RBU | 10KW | 685 | 410 | 145 | 660 | 340 | 170 | 16 | M6 |
| AC-RBU | 12.5KW | 685 | 410 | 145 | 660 | 340 | 170 | 16 | M6 |
| AC-RBU | 20KW | 685 | 410 | 285 | 660 | 340 | 310 | 16 | M6 |
| AC-RBU | 30KW | 685 | 410 | 480 | 660 | 340 | 510 | 16 | M6 |
产品尺寸表2：(内置螺纹电阻器、散热风扇，接线处外置).
| 产品规格 | 功率(KW) | 尺寸/Size(unit:mm) | 配线 (mm²) | 端子 | |||||
| 长D | 宽W | H | D1 | W1 | 高H1 | ||||
| BRU | 4KW | 500 | 280 | 145 | 480 | 240 | 170 | 6 | M6 |
| BRU | 5KW | 500 | 280 | 145 | 480 | 240 | 170 | 6 | M6 |
| BRU | 6KW | 500 | 280 | 145 | 480 | 240 | 170 | 6 | M6 |
| BRU | 8KW | 500 | 280 | 145 | 480 | 240 | 170 | 10 | M6 |
| BRU | 10KW | 500 | 280 | 145 | 480 | 240 | 170 | 10 | M6 |
| BRU | 12.5KW | 500 | 280 | 145 | 480 | 240 | 170 | 16 | M6 |
| BRU | 15KW | 500 | 280 | 145 | 480 | 240 | 170 | 16 | M6 |
| BRU | 20KW | 550 | 410 | 145 | 525 | 370 | 180 | 16 | M6 |
电阻阻值误差：K=±10%，J=±5%
