三相干式隔离变压器
型号:AC-SGAC-SG系列三相干式隔离变压器目的是提供负载和电源侧之间的电隔离,在配电系统中,防止电冲击,以保护所连接设备的绝缘损坏,还提供中性点连接形成隔离或接地。通过初次级间与连接的静电屏蔽及加强的绝缘,该类隔离变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。另外,利用其铁芯的高频损耗大的特点从而抑制高频杂波传入控制回路。
产品介绍
产品识别码:
例如:AC-SG-6000
(公司代码:AC为公司简称,系列代号:三相S、干式G,额定输出容量:6000VA。)
输入/初级电压:660V、400V、220V、380V等,输出/次级电压:380V、220V、110V、36V、24V等。

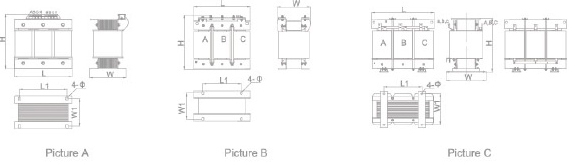

AC-SG三相干式隔离变压器外形图:

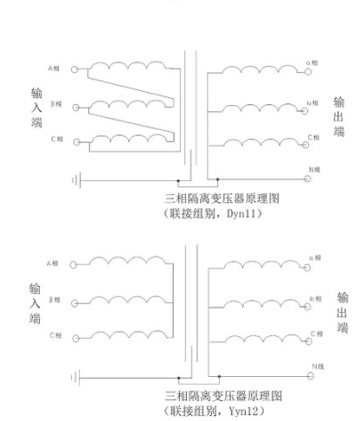

AC-SG三相干式隔离变压器典型接线原理图如下:
产品尺寸表:
产品型号 | 额定容量(KVA) | L | W | H | 安装孔4-Φ | 绝缘等级 |
AC-SG-0.5K | 0.5 | 185 | 135 | 205 | 8 | F、H |
AC-SG-0.8K | 0.8 | 185 | 135 | 205 | 8 | F、H |
AC-SG-1.0K | 1 | 185 | 155 | 205 | 8 | F、H |
AC-SG-1.5K | 1.5 | 250 | 155 | 260 | 9 | F、H |
AC-SG-2.0K | 2 | 250 | 155 | 260 | 9 | F、H |
AC-SG-3.0K | 3 | 250 | 165 | 260 | 9 | F、H |
AC-SG-4.0K | 4 | 300 | 190 | 305 | 11 | F、H |
AC-SG-5.0K | 5 | 300 | 190 | 305 | 11 | F、H |
AC-SG-6.0K | 6 | 300 | 190 | 305 | 11 | F、H |
AC-SG-8.0K | 8 | 360 | 220 | 360 | 15 | F、H |
AC-SG-10K | 10 | 440 | 250 | 390 | 15 | F、H |
AC-SG-12K | 12 | 440 | 265 | 390 | 15 | F、H |
AC-SG-15K | 15 | 470 | 285 | 460 | 15 | F、H |
AC-SG-20K | 20 | 485 | 320 | 485 | 15 | F、H |
AC-SG-25K | 25 | 485 | 330 | 485 | 15 | F、H |
AC-SG-30K | 30 | 485 | 340 | 485 | 15 | F、H |
AC-SG-40K | 40 | 540 | 400 | 570 | 15 | F、H |
AC-SG-50K | 50 | 540 | 400 | 570 | 15 | F、H |
AC-SG-80K | 80 | 660 | 450 | 640 | 15 | F、H |
电气性能及标准:
1、工频耐压:铁芯-绕组 2500VAC/50Hz/5mA/60s无飞弧击穿放电现象(工厂测试)。
2、绝缘电阻:铁芯-绕组 500VDC大于100MΩ。
3、温升限值:铁芯不超过80K(温度计法),电圈温升不超过95K(直流电阻法)。
4、工作噪音:小于65dB(与变压器水平距离1米处);效 率:≥95%;波形畸变:<0.1%。
5、产品执行标准:GB10228-2008《干式电力变压器技术参数及要求》、GB6450-1986《干式电力变压器》、GB/T17211-1998《干式电力变压器负载导则》。
订货须知:
1、变压器容量:VA。
2、额定输入电压:V,额定输入电压频率:Hz。
3、额定输出电压:V(如输出电压有1组以上时,注明每组电压和容量或电流以及联接组别)。
4、输入输出的联接组别(例如Dyn11、Ydn11、Yyn12)/ 接线方式:△/Yo、 Yo/△/。
5、输入输出的出线方式(例如单面上进下出,双面上进出等)。
6、外形尺寸是否有特殊要求,有无外箱及外箱颜色和外箱的防护等级IP。
7、是否要配带风机及温控设备(400KVA及以上要标配风机及温控设备)。
8、材质是否有特殊要求(铝的或铜的)。
隔离变压器加装在稳压电源的应用:
一、在电源输入端接入隔离变压器(三角形/星形):
1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。
2、可采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
二、在电源输出端接入隔离变压器(星形/三角形):
1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。
3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。
