自愈式低压电容器

自愈式低压电容器

型号:AC-BCMJ

AC-BCMJ2系列自愈式低压并联电容器以有机薄膜为绝缘介质,在有机薄膜表面蒸镀而成的金属层作为电极,成对卷绕而成的电力电容器,具有容量稳定,自感量小等优点。适合应用于使用条件苛刻、感量低、长寿命性能要求高的变流器中以及工频交流电力系统中,作提高功率因素,减少无功损耗,改善电压质量之用。

产品介绍

产品识别码:

例如:AC-BCMJ2/0.4-8-3
(公司代码:AC为公司简称,系列代号:并联电容器B,浸渍代号:C油、S蜡、K干式,介质代号:金属化聚丙烯薄膜MJ,外壳代号:1磨砂、2铝壳、3冷轧钢板,额定电压:0.4为400V、0.45为450V、0.48为480V、0.525为525V、0.69为690V、0.23为230V,额定电容容量:8为8Kvar,相数:3为三相、1为单相,Y/N表示为分相补偿。)

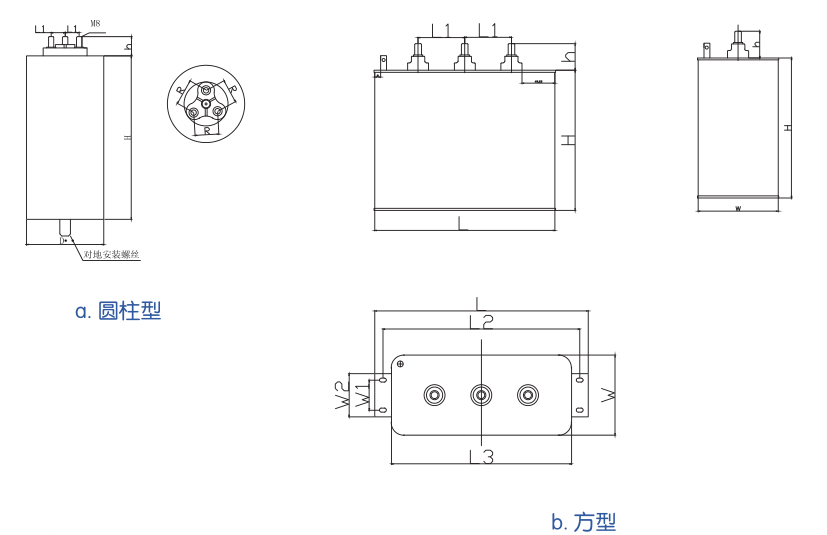

AC-BCMJ2系列产品尺寸图:

 AC-BCMJ2系列主要规格及参数:

产品型号 额定电压(KV)额定电流(A)额定容量(Kvar)额定电容(μF)外形尺寸(mm)DΦxH
AC-BCMJ2/0.4-8-30.411.58159.2Φ76x245-M12x16
AC-BCMJ2/0.4-10-30.414.410199Φ76x245-M12x16
AC-BCMJ2/0.4-12-30.417.312238.9Φ86x245-M12x16
AC-BCMJ2/0.4-14-30.420.214278.7Φ86x245-M12x16
AC-BCMJ2/0.4-15-30.421.815298.6Φ86x245-M12x16
AC-BCMJ2/0.4-16-30.423.116318.5Φ86x245-M12x16
AC-BCMJ2/0.4-18-30.42618358.3Φ96x245-M16x25
AC-BCMJ2/0.4-20-30.428.920398.1Φ96x245-M16x25
AC-BCMJ2/0.4-25-30.436.125497.6Φ116x245-M16x25
AC-BCMJ2/0.4-30-30.443.330597.1Φ116x290-M16x25
AC-BCMJ2/0.45-8-30.4510.38125.8Φ76x245-M12x16
AC-BCMJ2/0.45-10-30.45 12.810157.3Φ76x245-M12x16
AC-BCMJ2/0.45-12-30.4515.412188.7Φ86x245-M12x16
AC-BCMJ2/0.45-14-30.451814220.2Φ86x245-M12x16
AC-BCMJ2/0.45-15-30.4519.315235.9Φ86x245-M12x16
AC-BCMJ2/0.45-16-30.4520.516251.6Φ86x245-M12x16
AC-BCMJ2/0.45-20-30.4525.720314.5Φ96x245-M16x25
AC-BCMJ2/0.45-25-30.4532.125393.2Φ96x245-M16x25
AC-BCMJ2/0.45-30-30.4538.530471.8Φ116x290-M16x25
AC-BCMJ2/0.23-8-30.2320.18481.6Φ76x245-M12x16
AC-BCMJ2/0.23-10-30.2325.310602Φ86x245-M12x16
AC-BCMJ2/0.23-12-30.2330.112722.4Φ86x245-M12x16
AC-BCMJ2/0.23-14-30.2335.114842.8Φ96x245-M16x25
AC-BCMJ2/0.23-15-30.2337.715903Φ96x245-M16x25
AC-BCMJ2/0.23-16-30.2340.116963.2Φ106x245-M16x25
AC-BCMJ2/0.23-20-30.2350.2201204Φ116x245-M16x25
AC-BCMJ2/0.23-25-30.2362.8251505.1 Φ116x290-M16x25

主要特点:

1、高可靠性,产品可承受In以上浪涌冲击。
2、高安全性,产品具有较好的自愈性;铝拉伸外壳永不生锈,顶盖拉断式防爆结构,更增加产品的安全性。
3、内置放电电阻,确保产品在断开电源5min内端子间剩余电压降至75V以下,使电容器安全退出电网,确保安全。
4、体积小、重量轻,是方形或椭圆形产品的2/3以下,易于安装,节省柜体空间。
5、冷却方式:自然冷却(或强制风冷)。
6、介质材料:金属化聚丙烯薄膜介质。
7、填充材料:干式阻燃矿物。
8、端子:M6/M8铜螺栓,带防触电保护罩。
9、防护等级:IP20 户内安装,加装特殊的防护罩可以满足户外安装。
10、安装方式:垂直安装。
11、设计寿命:正常工作条件下170000工作小时。

主要技术参数:

1、损耗角正切值,工频额定电压:tgδ≤0.0020。
2、容量允许偏差:电容器实测值与额定值之差不超过-5%~+10%。
3、允许过电压: 1.0Un、1.1Un 8h/d、1.3Un 1min。
4、max高允许过电流:1.3In。
5、耐冲击电流:≤300In。
6、使用条件:环境温度-25℃~+50℃,湿度≤85%RH,海拔高度≤2000米。
7、额定电压:230VAC、250VAC、400VAC、450VAC、480VAC、525VAC、690VAC。
8、试验电压: 极间:工频2.15UN,5S;极对壳:额定电压660V及以下产品,施加电压3000VAC,10S;额定电压大于660V,施加电压5000VAC,10S。
9、执行标准:IEC60831-1996,GB/T12747-2004。
