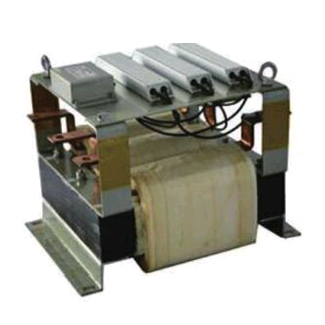

DV/DT滤波器

型号：AC-DV/DT

DV/DT系列滤波器是用于保护电机的滤波器，其放置在变频器输出端，能有效地延长变频器输出端PWM脉冲的上升时间，降低电压的变化率，对保护电机的绝缘有较好的作用。变频器与电机之间运行电缆过长会引起对电机产生毁灭性影响峰值电压；电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小，如果电缆短到2.5米则会导致电机承受的峰值电压超过电机绝缘系统的额定值。然而，如果电缆太长则问题更大，在这种情况下就需要DV/DT滤波器来保护电机不受峰值电压的毁灭性影响。

产品介绍

成品识别码：
例如：AC-DV/DT-4F0150
(制造商代码：AC为公司简称，DV/DT为产品类别，4为额定电压三相400V，F为绝缘等级，0150为额定电流150A。)
典型电路图：

产品尺寸表：

产品型号	额定电流	电压等级	图号	适配变频器功率	L	W	H	W1	D
AC-DV/DT-4F0015	15A	400V	图A	5.5KW	200	240	200	72	120
AC-DV/DT-4F0020	20A	400V	图A	7.5KW	200	240	200	72	120
AC-DV/DT-4F0030	30A	400V	图A	11KW	200	240	200	92	120
AC-DV/DT-4F0040	40A	400V	图A	15KW	200	240	200	92	120
AC-DV/DT-4F0050	50A	400V	图A	18.5KW	245	250	200	96	182
AC-DV/DT-4F0060	60A	400V	图A	22KW	245	250	200	96	182
AC-DV/DT-4F0080	80A	400V	图A	30KW	245	250	200	96	182
AC-DV/DT-4F0090	90A	400V	图A	37KW	245	250	200	96	182
AC-DV/DT-4F0120	120A	400V	图A	45KW	245	250	200	108	182
AC-DV/DT-4F0150	150A	400V	图A	55KW	245	250	200	120	182
AC-DV/DT-4F0200	200A	400V	图B	75KW	330	310	420	220	270
AC-DV/DT-4F0250	250A	400V	图B	90KW	330	310	430	220	270
AC-DV/DT-4F0260	260A	400V	图B	110KW	380	330	430	250	335
AC-DV/DT-4F0290	290A	400V	图B	132KW	380	340	430	250	335
AC-DV/DT-4F0330	330A	400V	图B	160KW	380	340	430	250	335
AC-DV/DT-4F0390	390A	400V	图B	185KW	380	350	430	250	335
AC-DV/DT-4F0490	490A	400V	图B	250KW	350	390	430	250	280
AC-DV/DT-4F0600	600A	400V	图B	280KW	350	370	430	250	280
AC-DV/DT-4F0840	840A	400V	图B	315KW	385	400	500	250	320
AC-DV/DT-4F1000	1000A	400V	图B	450KW	460	400	500	250	395
AC-DV/DT-4F1400	1400A	400V	图B	560KW	500	400	540	265	420
AC-DV/DT-6F0080	80A	690V	图B	75KW	330	290	410	200	280
AC-DV/DT-6F0120	120A	690V	图B	110KW	380	340	400	250	330
AC-DV/DT-6F0150	150A	690V	图B	132KW	340	390	420	250	265
AC-DV/DT-6F0215	215A	690V	图B	160KW-200KW	340	390	450	250	265
AC-DV/DT-6F0250	250A	690V	图B	220KW	350	390	460	250	280
AC-DV/DT-6F0330	330A	690V	图B	250KW-300KW	350	400	500	250	280
AC-DV/DT-6F0390	390A	690V	图B	315KW-380KW	370	400	480	250	300
AC-DV/DT-6F0410	410A	690V	图B	400KW	420	445	520	320	350
AC-DV/DT-6F0575	575A	690V	图B	450KW	460	445	520	320	390
AC-DV/DT-6F0600	600A	690V	图B	560KW	460	445	550	320	390
AC-DV/DT-6F0810	810A	690V	图B	710KW-800KW	810	485	560	320	430
