1.DHFL系列无源谐波滤波器与传统无源滤波器相比，体积更小，谐波抑制能力更强。提升了电气装置的可靠性，延长了使用寿命，有助于更好的利用电力系统的容量，对于满足电力谐波质量标准（IEEE-519、EN61000-3-2等）要求具有更重要意义；
2.当连接在变频器前端时，经谐波滤波器滤波后所产生的返回至电源的谐波电流扰动降低至满负载时总谐波电流扰动的5%或10%。
3.效率大于98%，功率可到400KW，无源谐波滤波器提供了具有高性价比和稳定可靠的谐波解决方案。
4.作为独立选项，易于安装到现有机柜内。
5.该系列滤波器与品牌变频器做过专业匹配，适合多种电机控制方式，确保系统稳定工作，不会对电网产生任何不良影响。
6.可直接和原先已经安装好的直流电抗器，EMC/EMI滤波器等同时使用。
产品特点：
1.额定工作电压/频率：AC380V～415V/50Hz，AC480V/60Hz，AC690V/50Hz.
2.过载能力：1.6倍额定电流/60s.
3.耐压测试：绕组对铁芯 3000VAC/10mA/60s，绝缘电阻：DC1000V 绝缘电阻 >100MΩ.
4.绝缘等级：Class F，H可选；防护等级：IP00-IP20.
5.满载效率：＞98%.
6.噪音：<75dB，温升：≤105K.
7.阻燃等级：UL94 V-2 以上.
8.冷却方式：AN.
9.谐波滤波效果：在额定功率下，DHFL005滤波器输入端的总谐波电流畸变率THDI≤5%，DHFL010滤波器输入端的总谐波电流畸变率THDI≤10%（背景电压THUD﹤2%,电网短路功率与安装负载比﹥66）.
10.环境温度(工作)：满载条件下，-25℃～+50℃.
11.存储温度：-25℃～65℃.
12.应用海拔：1000米以下额定电流，1000 米以上每升高100米降额1%.
13.相对湿度：≤90%，无凝露.
14.空载电流：小于额定电流的30%.
15.适用标准：IEC60076；GB19212.1-2008；GB19212.21-2007；GB1094.6-2011. 产品执行标准：IEEE519 GB/T 14549-1993.
备注：在电源电压的THVD低于2%(线电压平衡度小于1%)且短路功率与已安装负载比（RSCE）＞66时，将变频器满载时的电源电流THDi降低至10%或5%(谐波滤波器额定负载下的典型数值以下)。在不符合这些条件或仅部分符合这些条件的情况下，虽然仍可使谐波明显减小，但不会达到THDi的额定值.

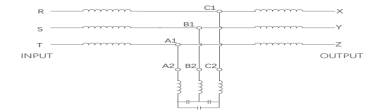

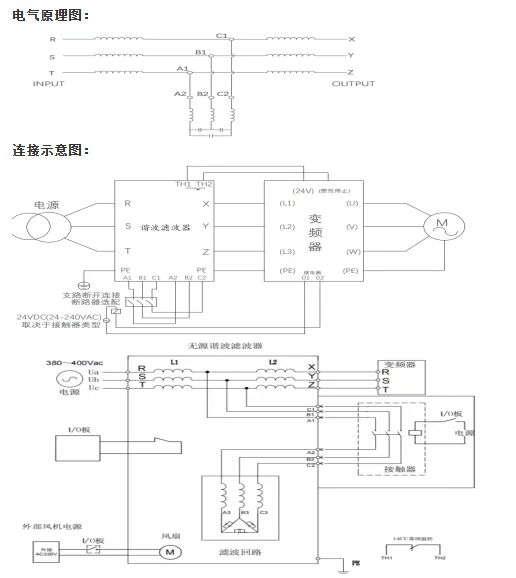

电气原理图：

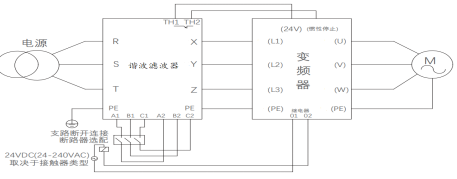

连接示意图：

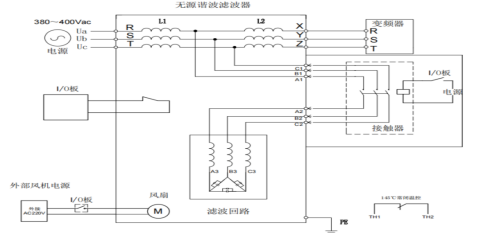

接线描述：
1.风扇接线及控制：接到变频器的I/O板的继电器输出口，设置成变频器风扇转动时，继电器闭合。
2.常闭温控开关（145℃）接线及控制：接到变频器的I/O板的输入，设置成断开变频器停机，谐波滤波器高温故障。使用过温保护，以防过温造成滤波器损坏。必须在30秒（最长）内及时停止或控制减速，以防损坏滤波器。过温接触器最大额定值为250VAC和10A。
3.解谐电容电抗接线：直接将A1，B1，C1和A2，B2，C2短接，或者接到接触器的进出，接触器的电源控制接到变频器的I/O板的继电器输出口，设置成变频器低于某个负载时，继电器断开，高于某个负载时，接触器闭合。
产品识别码：
例如：DHFL005-4TC-10A，DHFL010-4TA-10A.
【DHFL代表谐波滤波器，005代表谐波含量≤5%，010代表谐波含量≤10%，4代表额定电压400VAC，T代表三相（D为单相），C代表电抗器线圈绕组材质为铜的（A代表电抗器线圈绕组材质为铝的），10A代表额定电流10A】.

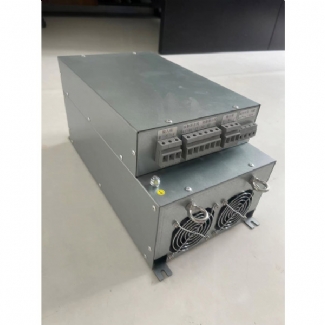

产品外观图：

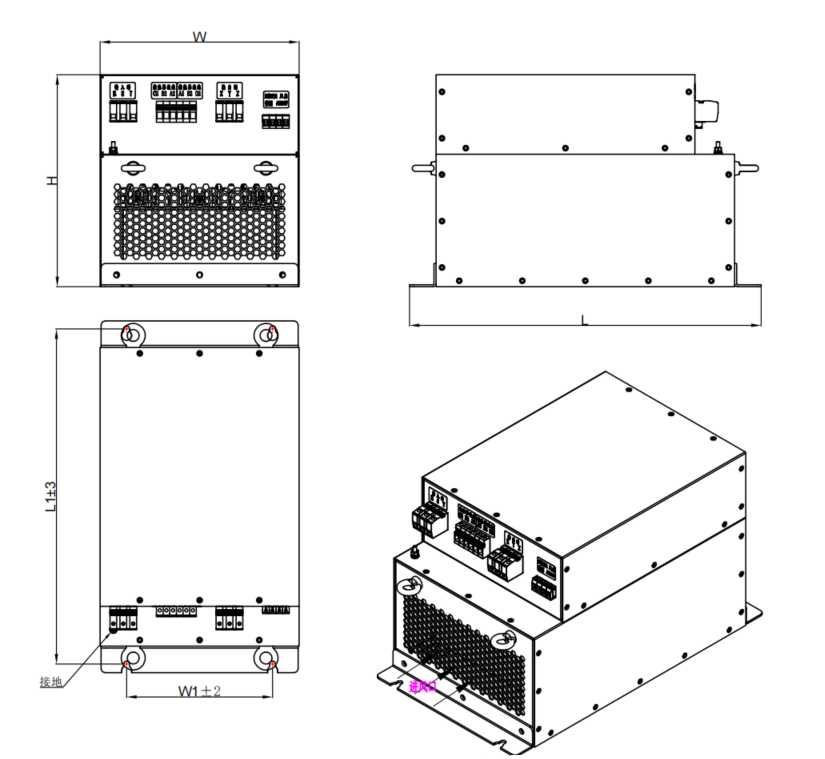

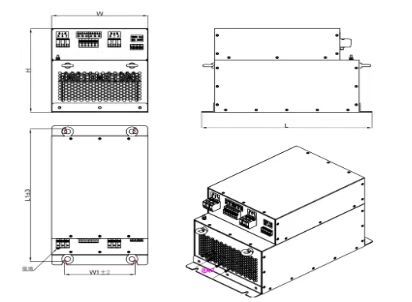

产品选型尺寸表1：
三相400VAC、50Hz、电流谐波总畸变率THDI≤5%的谐波滤波器选型表；电抗器线圈绕组材质：铜的(若需求为铝的的请注明).

无源谐波滤波器产品型号	额定电流	额定电压	适配变频器功率	尺寸(mm)
				W	H	L	W1	L1
DHFL005-4TC-3A	3A	400VAC	1.5KW	225	205	450	195	420
DHFL005-4TC-6A	6A	400VAC	2.2KW	225	205	450	195	420
DHFL005-4TC-10A	10A	400VAC	3.7KW	225	205	450	195	420
DHFL005-4TC-13A	13A	400VAC	5.5KW	225	205	450	195	420
DHFL005-4TC-16A	16A	400VAC	7.5KW	225	205	450	195	420
DHFL005-4TC-24A	24A	400VAC	11KW	225	205	450	195	420
DHFL005-4TC-32A	32A	400VAC	15KW	280	320	520	220	475
DHFL005-4TC-38A	38A	400VAC	18.5KW	280	320	520	220	475
DHFL005-4TC-45A	45A	400VAC	22KW	280	320	520	220	475
DHFL005-4TC-60A	60A	400VAC	30KW	280	320	520	220	475
DHFL005-4TC-75A	75A	400VAC	37KW	350	385	640	235	595
DHFL005-4TC-90A	90A	400VAC	45KW	350	385	640	235	595
DHFL005-4TC-110A	110A	400VAC	55KW	350	385	640	235	595
DHFL005-4TC-150A	150A	400VAC	75KW	440	480	820	300	780
DHFL005-4TC-180A	180A	400VAC	90KW	440	480	820	300	780
DHFL005-4TC-210A	210A	400VAC	110KW	440	480	820	300	780
DHFL005-4TC-260A	260A	400VAC	132KW	440	480	820	300	780
DHFL005-4TC-320A	320A	400VAC	160KW	440	480	820	300	780
DHFL005-4TC-380A	380A	400VAC	185KW	440	480	820	300	780
DHFL005-4TC-400A	400A	400VAC	200KW	600	2200	600	445	550
DHFL005-4TC-472A	472A	400VAC	250KW	600	2200	600	445	550
DHFL005-4TC-600A	600A	400VAC	315KW	600	2200	600	445	550
DHFL005-4TC-675A	675A	400VAC	355KW	600	2200	600	445	550
DHFL005-4TC-760A	760A	400VAC	400KW	600	2200	600	445	550

产品选型尺寸表2：
三相400VAC、50Hz、电流谐波总畸变率THDI≤10%的谐波滤波器选型表；电抗器线圈绕组材质：铜的(若需求为铝的的请注明).

无源谐波滤波器产品型号	额定电流	额定电压	适配变频器功率	尺寸(mm)
				W	H	L	W1	L1
DHFL010-4TC-3A	3A	400VAC	1.5KW	225	205	450	195	420
DHFL010-4TC-6A	6A	400VAC	2.2KW	225	205	450	195	420
DHFL010-4TC-10A	10A	400VAC	3.7KW	225	205	450	195	420
DHFL010-4TC-13A	13A	400VAC	5.5KW	225	205	450	195	420
DHFL010-4TC-16A	16A	400VAC	7.5KW	225	205	450	195	420
DHFL010-4TC-24A	24A	400VAC	11KW	225	205	450	195	420
DHFL010-4TC-32A	32A	400VAC	15KW	280	320	520	220	475
DHFL010-4TC-38A	38A	400VAC	18.5KW	280	320	520	220	475
DHFL010-4TC-45A	45A	400VAC	22KW	280	320	520	220	475
DHFL010-4TC-60A	60A	400VAC	30KW	280	320	520	220	475
DHFL010-4TC-75A	75A	400VAC	37KW	350	385	640	235	595
DHFL010-4TC-90A	90A	400VAC	45KW	350	385	640	235	595
DHFL010-4TC-110A	110A	400VAC	55KW	350	385	640	235	595
DHFL010-4TC-150A	150A	400VAC	75KW	440	480	820	300	780
DHFL010-4TC-180A	180A	400VAC	90KW	440	480	820	300	780
DHFL010-4TC-210A	210A	400VAC	110KW	440	480	820	300	780
DHFL010-4TC-260A	260A	400VAC	132KW	440	480	820	300	780
DHFL010-4TC-320A	320A	400VAC	160KW	440	480	820	300	780
DHFL010-4TC-380A	380A	400VAC	185KW	440	480	820	300	780
DHFL010-4TC-400A	400A	400VAC	200KW	600	2200	600	445	550
DHFL010-4TC-472A	472A	400VAC	250KW	600	2200	600	445	550
DHFL010-4TC-600A	600A	400VAC	315KW	600	2200	600	445	550
DHFL010-4TC-675A	675A	400VAC	355KW	600	2200	600	445	550
DHFL010-4TC-760A	760A	400VAC	400KW	600	2200	600	445	550

谐波滤波器支路电容投切用接触器选择和指导：
谐波滤波器在无负载的情况下，功率因数为0，电容器可产生约为滤波器额定电流25%的超前无功电流。在无功电流不可接受的应用情况下，可将端子A1、B1、C1和A2、B2、C2的电容器组断开。
默认交付时带A1和A2，B1和B2以及C1和C2是短接的。
如需断开电容器的连接，则应将三相接触器置于端子A1，B1，C1和A2，B2，C2之间。建议使用AC3接触器。
另外，直接由发电机供电的系统，在设计中考虑无功电容性电流也非常重要，因为在无负载或低负载运行时，无功电容性电流可使发电机过励磁以致发电机输出电压升高，超过谐波滤波器和变频器的允许电压值。因此，在发电机直供电源电路中务必使用电容断路接触器断开电容器连接并认真考虑设计。
建议：
10%-20%负载时投切电容模组，重新投入电容时须间隔最少30S.
接触器额定电流选择：谐波滤波器额定电流50%以上（AC3型）.
电流保险丝额定电流选择范围：1.8～2.5倍谐波滤波器的额定电流.
提示：
不允许将一个公用3极接触器与几个平行高级谐波滤波器一起使用。
未断开电容器连接时，待机以及低负载状况下的HFR滤波器会将输入电压最高提升至5%，即滤波器的输出端电压高于输入端电压5%。应在安装设计时考虑此种情况。在待机以及低负载状况下断开电容器连接是很好的选择。
注意：使用接触器投&切电容模组时，绝不能在全负载时连接电容，或在无负载时断开电容。
只能在低于20%输出功率时切换接触器。重新连接前，允许电容器放电至少30秒。
安装使用注意事项：
1.谐波滤波器是变频器配套的滤波器，只可安装在不可控整流变频器的电源进线处；必须使用底部端子垂直安装所有滤波器，切勿将滤波器安装在其他加热元件附近或加热敏感材料（如木材）附近。顶部和底部见间隙至少为150MM。IP20滤波器表面温度不得超过70度.
2.选用时，滤波器的功率与变频器的功率尽量匹配使用，这时可以获得更好的滤波效果，不匹配时，若功率较大的滤波器用于功率较小的变频器，滤波效果会降低；可以用单台谐波滤波器为多台变频器供电，但总负荷不得超过单台谐波滤波器的额定功率值；
3.滤波器中的电抗器是发热设备，安装时注意保持滤波器周围至少有200mm的空间；
4.谐波滤波器的所有电气安装和维护工作应该由具备资格的电气工程师操作。安装时，按照电路图的接线指示，谐波滤波器和连接装置必须接地，连接可靠的地线.
5.当海拔、电网质量等使用环境超出技术要求时请提前咨询.
6.绝不能对已接通电源的谐波滤波器尝试任何操作。切断供应电源后，通常需要等中间回路电容放电10分钟，然后才能对变频器、电机或电机电缆操作。如需操作谐波滤波器，必须先测量滤波器进出线端子上有无残留危险电压。开始操作前，使用电压万用表检查谐波滤波器进出线端子处已经放电完毕。
7.滤波器中的电容是温度敏感设备，注意保持电容的环境温度小于50 ℃.
8.在待机和低负载条件下,谐波滤波器会提高输入电压值的5%.这意味着，变频器端子电压比滤波器输入时的电压高5%。应在安装设计时考虑此种情况。在690V应用中应特别注意，如果将变频器电压容差降低5%，则在低负载和待机情况下可通过断开电容器连接以限制升高电压.
9.连接，接地，屏蔽和其他金属连接（如安装板，安装装置）应具有与金属接地差不多的表面。使用＞10mm²横截面的接地和电位均衡线或更厚的接地胶带。只能使用黄铜或镀锡铜屏蔽线，这是因为钢屏蔽线不适应于高频应用。用金属夹或金属压盖将屏蔽线连接到平衡杆或PE连接.
10.电感式开关装置（继电器，磁接触器等）务必配备压敏电阻，RC电路或抑制二极管。
11.谐波滤波器有IP00和IP20两种防护等级。IP00滤波器必须安装在合适的壳体或箱柜里以确保安全。谐波滤波器冷却方式为自然冷却（IP00）或强制风冷（IP20），请在滤波器周围保持至少200mm 的散热空间。IP20 滤波器可以并排安装。必须确保有足够的新鲜冷却空气以供利用，而且热空气可以自由地从滤波器壳体或箱柜中散出.
12.布线：必须将电源线接到端子R，S，和 T。变频器供电端子L1，L2和L3必须连接到滤波器端子X，Y，和Z.
变频器并联：将几个变频器连接到一个滤波器上的情况下，连接方法与上述连接类似。变频器的电源端子L1，L2，和L3必须连接到滤波器端子X，Y和Z上.（按照当地法规使用电缆。）
并联滤波器：如果变频器的电源输入电流超过最大谐波滤波器的额定电流，则可将几个谐波滤波器并联，以达到必需的电流额定值。必须连接到滤波器端子R,S和T的电源电压。变频器的电源端子L1,L2和L3必须连接到滤波器端子X,Y和Z上.
13.如何编程变频器
直流回路补偿禁用：应确保直流回路补偿在关闭状态。在某些情况下，此种动态补偿可在直流回路在产生共振，典型的情况就是在具有高短路比的电源电网上使用DHFL005。波动通常可根据噪声的增加来进行识别，在极个别情况下，由意外跳闸造成。为防止直流回路中的共振，建议通过设置禁用14-51动态直流回路补偿。(14-51 直流链补偿至关闭，选项：[0]、功能：关闭，禁用直流回路补偿；选项：[1]、功能：打开，启用直流回路补偿)；
备注：谐波滤波器DHFL005的功率因数因负载的降低而降低。在无负载的情况下，功率因数为0，电容器可产生约为滤波器额定电流25%的超前无功电流,当低于额定负载20%时，需接触器断开调谐支路，此项调节是满足功率因素的需求，在20%额定负载时，主路电感能够满足滤波需求，若投切支路(调谐支路)使得设备功率因素降低，无功电流变大，很难满足整体需求。相反在负载高于20%时投切，可以提高功率因素同时，亦满足设备整体THDI指标需求。即：当负载越接近满负荷时，谐波滤波器调谐支路的效果越亦明显，整机的功率因素(PF)越高。
谐波滤波器的装置投切器，可以在额定负载低于20%（设定值）时，自动设置投切调谐支路，满足自动随动控制，能够直观的显示谐波电流及总体THDI指标参数.
