不锈钢电阻器

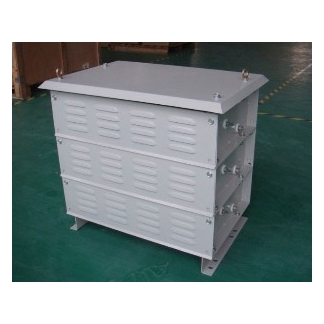

不锈钢电阻器

型号:AC-RSR

AC-RSR系列不锈钢电阻器可用在变频器控制电机减速和制动的电路中,通常外接电阻器可以将来自电动机和负载的多余能量消耗掉,以保护变频器的过压保护。 在工业系统中,变频器制动电阻被广泛应用于电机起动制动调速、变频器制动、起吊行业大型机械制动、物料输送机构制动等领域,它们可以短时断续周期和持续的工作。

产品介绍

产品识别码:

例如:AC-RSR10KW10RJ
(公司代码:AC为公司简称,RSR为产品类别,10KW为产品功率,10R为产品阻值,J为阻值误差。)

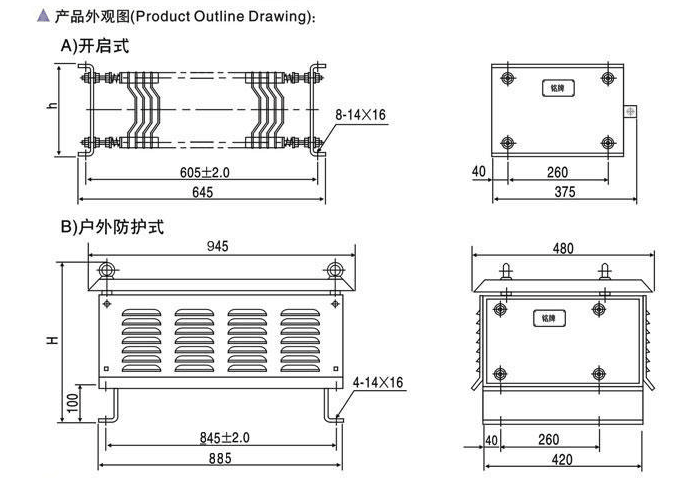

产品外形尺寸:

5.6KW:长约750mm、宽约375mm、高约170mm;
10KW:长约885mm、宽约375mm、高约170mm/240mm;
往上功率每10KW一箱叠加组装。

产品应用:

做为制动电阻保护变频器、伺服等不受电机再生电能的危害;电力电子负载测试中做为阻性负载;在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻等。

AC-RSR系列不锈钢电阻器(替代原ZX18系列),符合IEC947-4-1、GB14048.1和JB6319标准。适用于交流50Hz,电压至1140V及直流电压至1000V的电路中,主要作为电动机的起动,制动与调速之用。电阻器的关键件-电阻元件是由不锈钢板在专用设备上冲制而成,元件间由电瓷绝缘,连接处用点焊及氩弧焊碰接,接触可靠,抗振性能好。
电阻器每箱由20片电阻元件组装而成。单箱电阻器功率:5.6KW、10KW,阻值误差:±5%。可替代老式电阻器ZX1系列、ZX2系列、ZX9系列、ZX10(ZX15)系列、ZX12等系列,并可与之互换。耐腐,抗振,微感的性能特点是替代老式电阻器的主要因素。

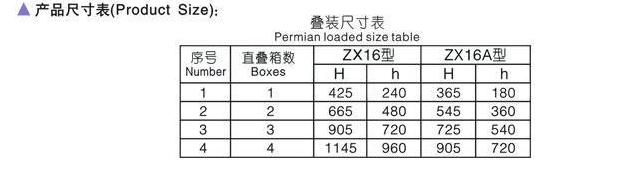

电阻器叠装(1~4箱)后,另装设顶盖、底脚、防护板等附件使其整体具备防护性能。按安装位置的不同分为户内型和户外型两种。特点:结构紧凑。但考虑到电阻器的散热问题,所以电阻器直接叠装的数量不允许超过四箱。当需要超过四箱时可选用电阻器架安装。

电阻器内置于柜内,安全可靠且防护性能优越,适于户内外安装。电阻柜分A型、B型和BF型,其中A型电阻柜可容纳8~12箱标准型电阻器,分双列摆放;B型电阻柜可容纳2~6箱标准型电阻器,单列摆放;BF型电阻柜可容纳2~6箱ZX18L型(36片装)电阻器,单列摆放。

技术规格:

功率范围: 5.6KW-200KW
电压范围: 500V-1140V
阻值范围: 0.5R-50R
耐压: AC2.5KV-3KV/1min 50Hz可选
IP等级: IP00~IP22可选
振动: 0.5g
额定温升: 375℃
温漂: 400~1260ppm/℃
载流体材料:SUS304
优势: 大功率,高电压,耐腐蚀。
劣势:温漂大。
执行标准:GB/T5729-2003。
