多联体铝壳电阻器
型号：AC-ARXUAC-ARXU系列铝壳多联体电阻器采用多个铝壳电阻器进行组合，在常规铝壳电阻器两端加装不锈钢挡片将其进行密封，并在两端加装支架对薄弱部分进行保护，使其防护等级达到IP54等级标准。本产品体积小、外形美观，耐气候性、耐震动性、安全性能好，方便用户接线安装。广泛应用于变频器、电梯、机器人、伺服系统等高要求的电气回路中，并且能适用于恶劣的工控环境中。
产品介绍
产品识别码：
例如：AC-AR4U-2000W32RJ
(公司代码：AC为公司简称，AR4U为产品类别，4为四联体，2000W为功率，32R为阻值，J为接线方式为引线。)

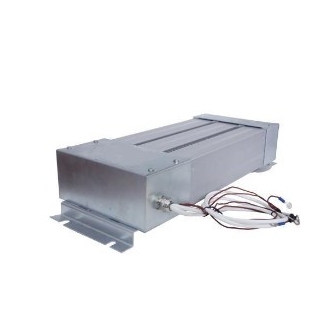

产品外观图：

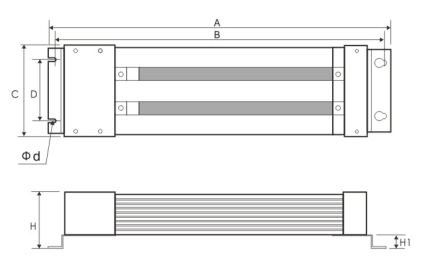

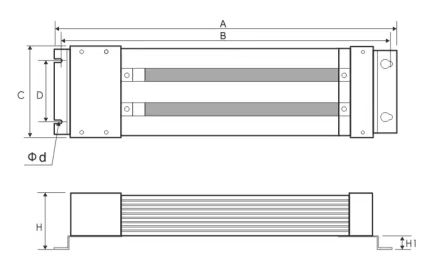

产品尺寸表：
备注：下表中为常规默认尺寸，也可以按客户需求定制非标尺寸以及引线长度。
| 型号、功率 | 联体规格 | A(±5)mm | B(±5)mm | C(±3)mm | D(±2)mm | H(±3)mm | H1(±3)mm | Φd(mm) | 配 线 ( mm² ) | 引线长度 ( mm ) |
| AC-AR1U-200W | 单联体 | 268 | 258 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-300W | 单联体 | 318 | 308 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-400W | 单联体 | 368 | 358 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-500W | 单联体 | 438 | 428 | 80 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR1U-600W | 单联体 | 503 | 493 | 90 | 64 | 54 | 20 | 6 | 2.5 | 500 |
| AC-AR2U-800W | 双联体 | 372 | 362 | 135 | 84 | 84 | 20 | 6 | 2.5 | 500 |
| AC-AR2U-1000W | 双联体 | 442 | 432 | 135 | 84 | 84 | 20 | 6 | 4 | 600 |
| AC-AR2U-1200W | 双联体 | 507 | 497 | 135 | 84 | 84 | 20 | 6 | 4 | 600 |
| AC-AR2U-2000W | 双联体 | 480 | 470 | 110 | 60 | 130 | 20 | 6 | 4 | 700 |
| AC-AR3U-1200W | 三联体 | 372 | 362 | 185 | 134 | 84 | 20 | 6 | 4 | 600 |
| AC-AR3U-1500W | 三联体 | 442 | 432 | 185 | 134 | 84 | 20 | 6 | 4 | 700 |
| AC-AR3U-1800W | 三联体 | 507 | 497 | 185 | 134 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-1600W | 四联体 | 372 | 362 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-2000W | 四联体 | 372 | 362 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-2400W | 四联体 | 442 | 432 | 240 | 184 | 84 | 20 | 6 | 4 | 700 |
| AC-AR4U-4000W | 四联体 | 480 | 470 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR4U-6000W | 四联体 | 565 | 555 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR4U-8000W | 四联体 | 730 | 720 | 220 | 170 | 130 | 20 | 6 | 6 | 800 |
| AC-AR5U-2000W | 五联体 | 372 | 362 | 290 | 234 | 84 | 20 | 6 | 4 | 700 |
| AC-AR5U-2500W | 五联体 | 442 | 432 | 290 | 234 | 84 | 20 | 6 | 4 | 700 |
| AC-AR5U-3000W | 五联体 | 507 | 497 | 290 | 234 | 84 | 20 | 6 | 4 | 800 |
