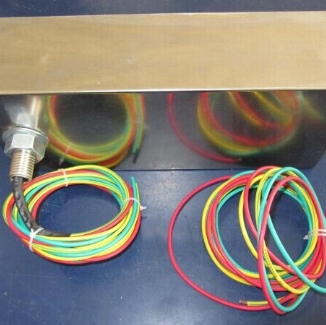

屏蔽设施滤波器

屏蔽设施滤波器

型号:AC-NX30C

1、低电压降,低泄露电流,插入损耗高,具有不错的辐射干扰抑制性能。2、广泛适用于机房电磁屏蔽室、可控硅变流设备、核磁共振房、信息安全保密室、暗室、电子房舱、净化电源设备的电源端滤波和流水线、变流变频设备、净化电源、局放试验等工业设施、设备的电源滤波。

产品介绍

产品识别码:

例如1:AC-1X30C
(公司代码:AC为公司简称,单相380V电压,1为一线制(1根火线)/也可做成1根火线和1根零线、常规默认无地线(螺
栓接地)/可另加地线,30为额定电流30A,C为滤波级数三级滤波。)
例如2:AC-2X30C
(公司代码:AC为公司简称,单相220V电压,2为二线制(1根火线和1根零线)/也可做成1根火线1根零线和1根地线、常
规默认无地线/可另加地线,30为额定电流30A,C为滤波级数三级滤波。)
例如3:AC-4X30C
(公司代码:AC为公司简称,三相380V电压,4为四线制(3根火线和1根零线)、常规默认无地线,30为额定电流30A,C为滤波级数三级滤波。)
例如4:AC-5X30C
(公司代码:AC为公司简称,三相380V电压,5为五线制(3根火线1根零线和1根地线)、常规默认有地线,30为额定电流30A,C为滤波级数三级滤波。)

产品电路图:

产品型号表:

产品型号额定电流(A) 额定电压(V)工作频率(Hz)绝缘电阻(MΩ)滤除频率波段插入损耗
AC-1X10C1038050/60 10014KHz~40GHz70dB~100dB
AC-1X20C2038050/60 10014KHz~40GHz70dB~100dB
AC-1X30C3038050/60 10014KHz~40GHz70dB~100dB
AC-1X50C5038050/60 10014KHz~40GHz70dB~100dB
AC-1X80C8038050/60 10014KHz~40GHz70dB~100dB
AC-1X100C10038050/60 10014KHz~40GHz70dB~100dB
AC-1X150C15038050/60 10014KHz~40GHz70dB~100dB
AC-1X200C20038050/60 10014KHz~40GHz70dB~100dB
AC-1X300C30038050/60 10014KHz~40GHz70dB~100dB
AC-1X500C50038050/60 10014KHz~40GHz70dB~100dB
AC-2X10C10 110/25050/60 10014KHz~40GHz70dB~100dB
AC-2X16C16 110/25050/60 10014KHz~40GHz70dB~100dB
AC-2X30C30 110/25050/60 10014KHz~40GHz70dB~100dB
AC-2X50C50 110/25050/60 10014KHz~40GHz70dB~100dB
AC-2X80C80 110/25050/60 10014KHz~40GHz70dB~100dB
AC-2X100C100 110/25050/60 10014KHz~40GHz70dB~100dB
AC-4X5C5250/44050/6010014KHz~40GHz70dB~100dB
AC-4X10C10250/44050/6010014KHz~40GHz70dB~100dB
AC-4X20C20 250/44050/60 10014KHz~40GHz70dB~100dB
AC-4X30C 30 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-4X50C 50 250/44050/60 10014KHz~40GHz70dB~100dB
AC-4X70C 70 250/44050/60 10014KHz~40GHz70dB~100dB
AC-4X80C 80 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-4X100C 100 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-4X150C 150 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-4X200C 200 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-4X300C300250/44050/6010014KHz~40GHz70dB~100dB
AC-4X400C400250/44050/6010014KHz~40GHz70dB~100dB
AC-5X10C 10 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X20C 20 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X30C 30 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X50C 50 250/44050/60 10014KHz~40GHz70dB~100dB
AC-5X80C 80 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X100C 100 250/44050/60 10014KHz~40GHz70dB~100dB
AC-5X150C 150 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X200C 200 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X300C 300 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X400C 400 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X500C 500 250/440 50/60 10014KHz~40GHz70dB~100dB
AC-5X600C 600 250/440 50/60 10014KHz~40GHz70dB~100dB
备注:以上为部分标准产品,我公司可以根据客户要求特殊设计。

技术规格与特点:

1、滤波器内置共模电流补偿阻流圈,使用时请确认进线和回线电流总是流过同一只滤波器。滤波器间不可并联扩流。
2、屏蔽设施滤波器,相(火)线、零线一定要接对,否则会造成滤波器、系统工作不正常,接触电流、漏电流大幅升高而影响安全。
3、额定电压:250VAC/VDC 440VAC
4、试验电压:线-线 1000VDC 2S/1Min
            线-壳 1000VDC 2S/1Min额定电流
5、额定电流:15~600A @40℃
6、气候类别:25/85/21
7、电压降/相:<1% of UR at 50Hz and IR
8、额定频率:0~50/60Hz
9、漏电流:@220VAC 50Hz 20℃
10、放电电阻:1~1.5MΩ
11、绝缘电阻:500VCD线与地 绝缘阻值>100MΩ
12、屏蔽效能:14KHz~40GHz>70dB~100dB
13、因该产品直接安装在机柜上面,机柜本身就已接地,故该产品常规默认无地线。若客户需要本产品壳体内加地线,请在定货时详细告知我司销售人员。
